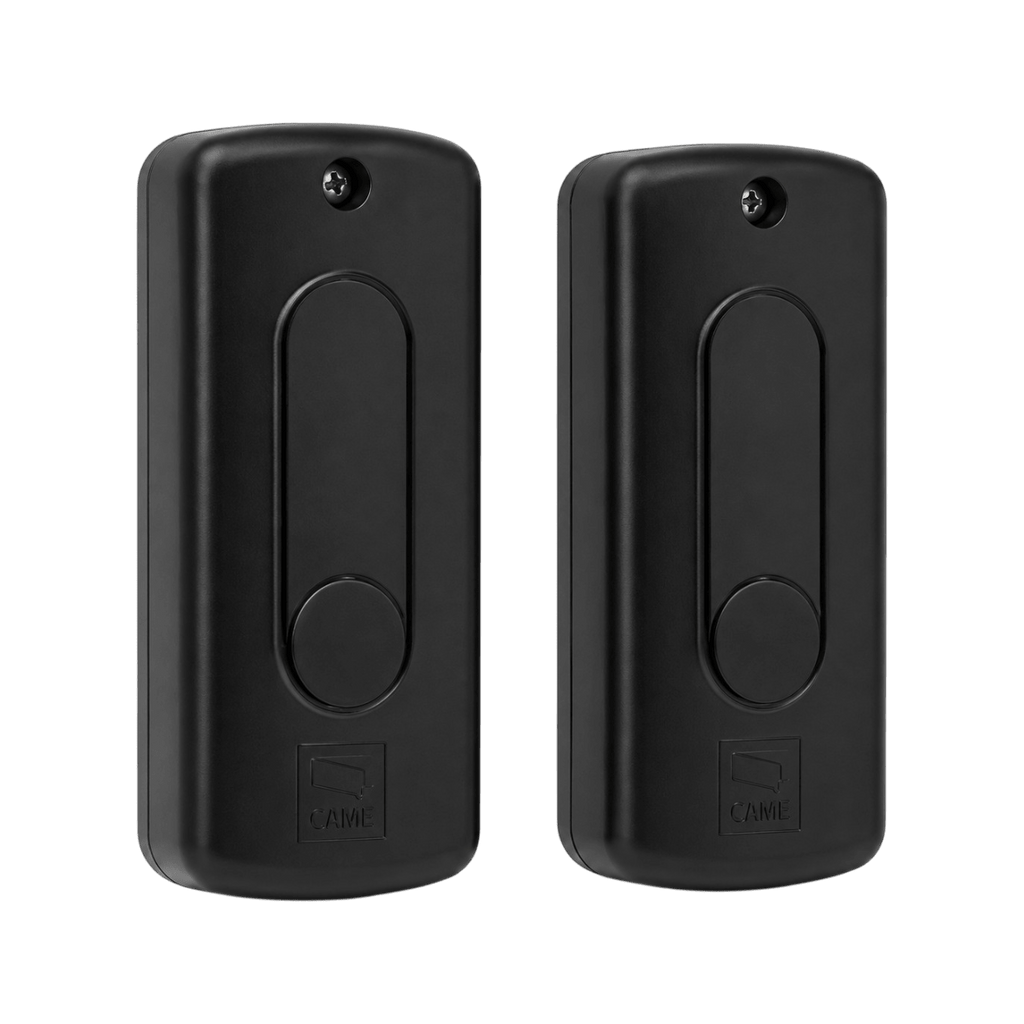

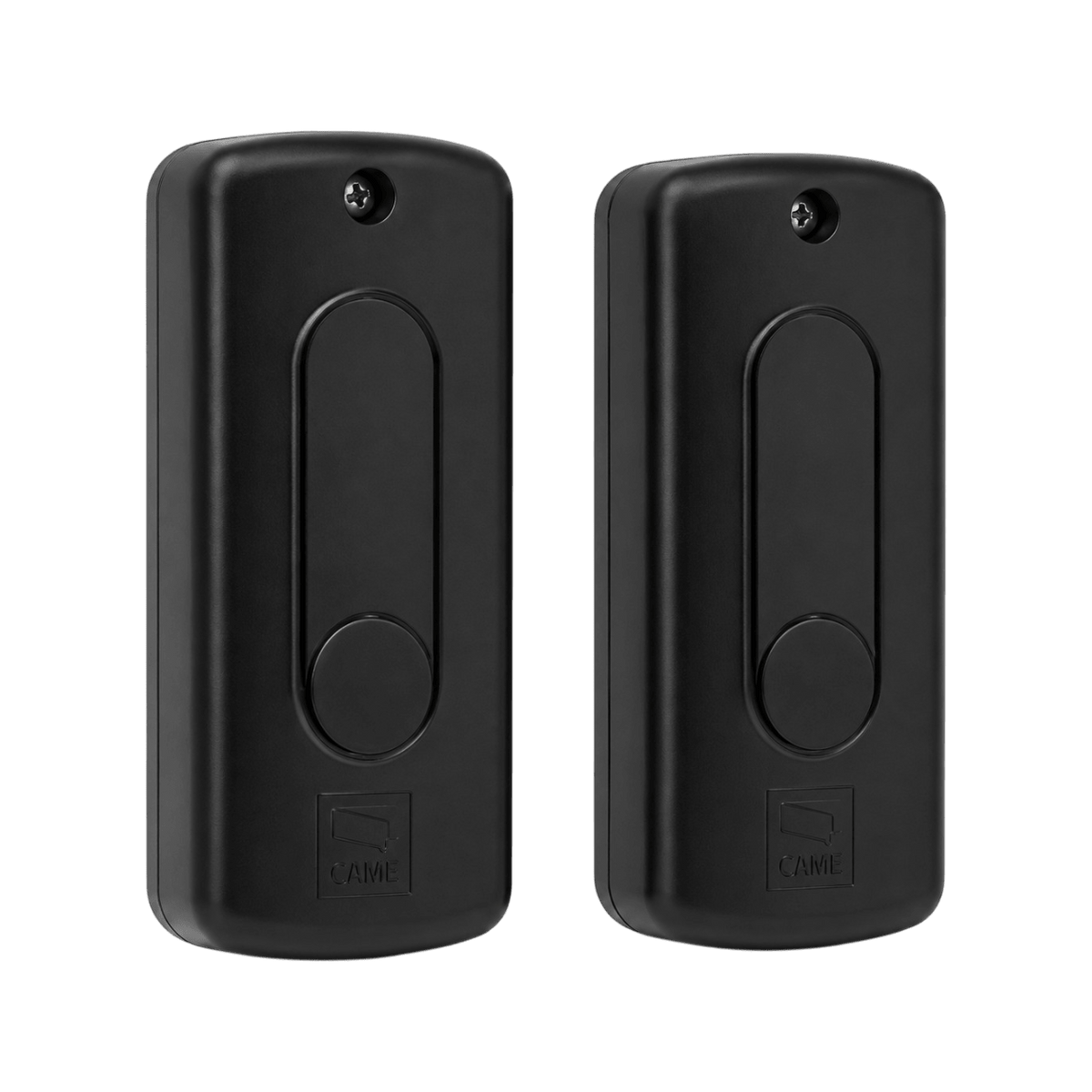

Les photocellules CAME DIR10 (référence fabricant 001DIR10) forment une paire de cellules infrarouges auto-synchronisées conçue pour sécuriser les motorisations de portail du fabricant italien CAME. Elles détectent tout obstacle sur l'axe optique entre l'émetteur (TX) et le récepteur (RX) et déclenchent l'inversion du portail en cours de fermeture.
La DIR10 fait partie de la gamme DIR de CAME, qui propose trois portées au choix : DIR10 (10 m), DIR20 (20 m) et DIR30 (30 m). Les trois modèles partagent le même boîtier en ABS polycarbonate et le même indice de protection IP54.
Comment installer les photocellules CAME DIR10 ?
Étape 1 : Fixation en applique
Les DIR10 se montent en applique sur un mur ou un pilier. CAME recommande une hauteur d'environ 50 cm du sol, avec les deux cellules positionnées face à face, parfaitement alignées à la même hauteur, sans obstacle entre elles. Pour les installations prévoyant le passage de poids lourds, CAME propose la colonnette DIR-L en aluminium anodisé (hauteur 500 mm) qui permet de monter une cellule basse et une cellule haute sur la même colonne.
Étape 2 : Sélection de la tension d'alimentation
Coupez l'alimentation 230 V de la motorisation avant toute intervention. La DIR10 accepte une alimentation en 12 V ou 24 V, en courant alternatif ou continu. Le choix de la tension s'effectue via un cavalier (jumper) sur la carte électronique de chaque cellule, à positionner selon la sortie disponible de votre carte de commande CAME.
Étape 3 : Raccordement filaire et test
Reliez l'émetteur et le récepteur aux bornes correspondantes de la carte de commande CAME selon le schéma de la notice. Remettez l'alimentation et vérifiez le bon fonctionnement en passant un obstacle entre les deux cellules : la carte de commande doit interrompre ou inverser la manœuvre selon la programmation.
Une notice de programmation est incluse avec chaque commande par email au format PDF. Notre service technique reste joignable gratuitement par téléphone en cas de difficulté.
Motorisations CAME compatibles
Selon le catalogue CAME, les DIR10 sont livrées d'origine avec les kits suivants :
- Portail battant 230 V : KRONO (réf. U1694 et U1641), AMICO (réf. U6117), ATI (réf. U7084), FROG (réf. U1915)
- Portail battant 24 V : FROG (réf. U1990, carte ZL19N), AXI (réf. 8K01MP-006, carte ZL65)
Au-delà de ces kits d'origine, la DIR10 est compatible avec toute carte de commande CAME disposant d'une sortie 24 V pour accessoires et d'une entrée photocellule à contact NC. Cela couvre notamment les motorisations de portail coulissant BX-74 et BX-78 avec leur carte ZBX74-78.
Le bon réflexe en cas de panne
Quand une DIR10 tombe en panne, il faut toujours remplacer la paire complète. Installer un émetteur neuf avec un récepteur usé peut entraîner des problèmes de synchronisation.
Pour identifier laquelle des deux cellules est défectueuse, la méthode consiste à pointer l'objectif d'un smartphone vers l'émetteur TX : la diode infrarouge, invisible à l'œil nu, apparaît sous forme de lumière rose-violette sur l'écran si elle fonctionne.
Entretien et durée de vie
Les DIR10 ne demandent aucun entretien hors d'un nettoyage périodique des lentilles avec un chiffon doux et sec. Une lentille encrassée par la poussière, les insectes ou les projections de pluie peut provoquer des fausses détections et bloquer la fermeture du portail.
Le carter en ABS polycarbonate et l'indice de protection IP54 garantissent une bonne tenue dans le temps en extérieur, dans une plage de température de -20°C à +55°C.
