Cellules de sécurité infrarouge Came pour portail battant et coulissant, série DIR et bus CXN
Découvrez notre sélection de photocellules Came pour portail, le dispositif de sécurité qui détecte un obstacle pendant la fermeture et stoppe ou inverse le mouvement du vantail. Chez Came, le choix se joue d'abord sur le mode de raccordement attendu par votre armoire : la série DIR fonctionne en sortie relais (contact sec, universel), tandis que les modèles récents à bord bleu se raccordent sur le bus CXN, un bus 2 fils propre à Came.
Vous retrouvez ici les portées les plus courantes de la série DIR : DIR10 (10 m), DIR20 (20 m) et DIR30 (30 m), toutes en 12-24 V et indice de protection IP54. Compatibles avec la grande majorité des armoires Came (ZA, ZL, ZBX, ZLX) et du marché, elles conviennent au remplacement comme à l'équipement neuf. Nos cellules Came sont conformes aux normes EN 12453 et EN 13241. Pour acheter la bonne référence du premier coup, relevez la référence inscrite sur votre ancienne cellule et vérifiez le type d'entrée disponible sur votre carte.
Retrouvez ici les photocellules Came d'origine pour portail : série DIR à contact sec (DIR10, DIR20, DIR30) et modèles à bus CXN des installations récentes. Si votre motorisation n'est pas de marque Came ou si vous hésitez sur la portée, parcourez notre gamme de cellules de sécurité pour portail pour trouver le modèle adapté à votre installation. Toutes nos références sont neuves et expédiées rapidement depuis la France.
Les photocellules sont le dispositif de sécurité indispensable de votre motorisation de portail. Composées d'un émetteur (TX) et d'un récepteur (RX) placés face à face, elles créent un faisceau infrarouge invisible : dès qu'un obstacle coupe ce faisceau pendant la fermeture (véhicule, personne, animal), la centrale stoppe le portail et inverse son mouvement. Chez Came, le choix se joue sur un point clé : votre cellule doit-elle être raccordée en contact sec classique (série DIR) ou sur le bus 2 fils CXN des installations récentes ?

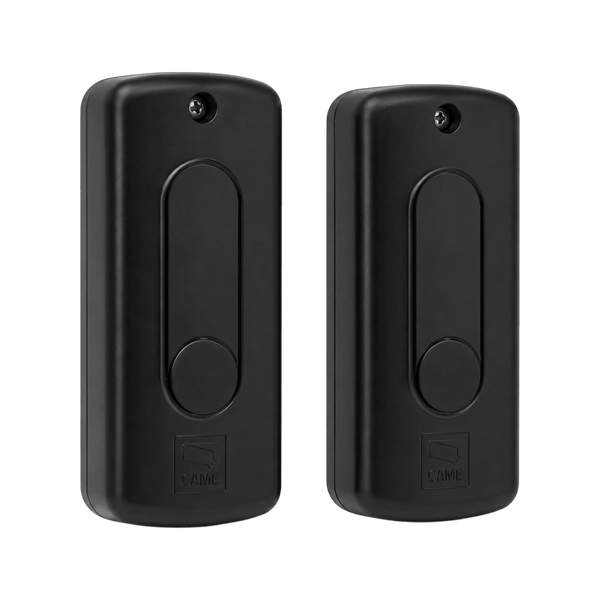

La série DIR est la référence Came pour les installations à câblage classique. Elle se décline en trois portées selon la largeur de votre passage : DIR10 pour 10 mètres, DIR20 pour 20 mètres et DIR30 pour 30 mètres. Toutes fonctionnent en 12-24 V (courant alternatif ou continu), avec une sortie à relais et un indice de protection IP54 adapté à l'extérieur.
| Modèle | Portée | Alimentation | Sortie / IP |
|---|---|---|---|
| DIR10 | 10 m | 12-24 V AC/DC | Relais (contact sec) / IP54 |
| DIR20 | 20 m | 12-24 V AC/DC | Relais (contact sec) / IP54 |
| DIR30 | 30 m | 12-24 V AC/DC | Relais (contact sec) / IP54 |
Pour bien choisir la portée, mesurez la distance entre vos deux piliers et prenez une marge : une cellule prévue pour 20 mètres reste plus stable sur un passage de 4 mètres qu'un modèle poussé au maximum de sa portée. La série DELTA (DELTA-E en applique, DELTA-I à encastrer), aujourd'hui remplacée par les références DLX, constitue une alternative à contact sec pour une portée d'environ 20 mètres.
Les cellules DIR à contact sec se raccordent sur la grande majorité des armoires de commande Came (gammes ZA, ZL, ZBX, ZLX...) ainsi que sur la plupart des centrales d'autres marques, puisque le principe du contact sec est universel. Le raccordement se fait sur l'entrée de sécurité dédiée (souvent repérée CX ou C1), en pensant à neutraliser ou ponter les entrées de sécurité non utilisées selon la notice de votre armoire.
Les modèles à bus CXN (bord bleu), eux, ne sont reconnus que par les armoires Came récentes équipées de cette entrée bus (par exemple les gammes ZLX). L'avantage du bus CXN est un câblage simplifié en 2 fils non polarisés, avec autodiagnostic et la possibilité de raccorder plusieurs dispositifs sur le même bus.
La photocellule est la première cause d'un portail Came qui refuse de se fermer. Ce tableau aide à cibler l'origine avant de remplacer quoi que ce soit :
| Symptôme observé | Origine probable |
|---|---|
| Le portail s'ouvre mais ne se referme pas | Faisceau coupé : alignement, saleté ou obstacle |
| Code E4 ou erreur cellules à l'écran (cartes à afficheur) | Défaut du test de sécurité des cellules |
| Le portail refuse de bouger d'emblée | Entrée de sécurité non pontée (CX / C1) |
| Blocage quand le soleil est rasant | Éblouissement du récepteur |
| Arrêts aléatoires par temps humide | Humidité ou insectes dans la cellule |
Sur les armoires Came à afficheur, le paramètre de test des cellules doit correspondre à votre câblage : activé sans cellule câblée en conséquence, il bloque le portail et génère une erreur. Reportez-vous à la notice de votre carte pour le réglage des dip-switch.
La hauteur de pose recommandée par Came se situe autour de 50 cm du sol. Trop bas, la végétation et les feuilles déclenchent des arrêts intempestifs ; trop haut, un enfant accroupi ou un animal peut passer sous le faisceau. L'émetteur et le récepteur doivent être parfaitement alignés, à la même hauteur, sur deux surfaces verticales solides. Pensez à protéger les entrées de câble contre l'humidité et à nettoyer les lentilles sans solvant lors de l'entretien.
Depuis 2005, tout portail motorisé doit être conforme à la norme européenne EN 13241, complétée par EN 12453 pour la sécurité à l'utilisation. Les photocellules deviennent indispensables dès lors que le portail fonctionne en fermeture automatique, qu'il donne sur la voie publique ou qu'il équipe un usage collectif. Dans ces configurations, un feu clignotant est également requis. La photocellule est un dispositif de type D : elle complète le réglage correct de la force de la motorisation, sans le remplacer.
Mon portail Came ne se ferme plus : dans la grande majorité des cas, le problème vient des cellules. Vérifiez l'alignement (la LED du récepteur doit être fixe), nettoyez les lentilles, contrôlez l'absence de toile d'araignée ou d'obstacle, et vérifiez le câblage sur l'entrée de sécurité. Un contact sec défectueux se teste à l'ohmmètre (continuité du contact normalement fermé).
Que faire des entrées de sécurité non utilisées : sur une armoire Came, une entrée de sécurité laissée ouverte peut bloquer le mouvement. Reportez-vous à la notice de votre carte pour savoir quelles entrées ponter et comment configurer les micro-interrupteurs (dip-switch).
Que signifie une erreur cellules / E4 sur ma carte Came : elle indique généralement que le test de sécurité des cellules échoue : cellule mal alignée, câblage incorrect, ou paramètre de test activé sans cellule câblée en conséquence. Contrôlez l'alignement puis le réglage du test dans la notice de votre armoire.
Pour aller plus loin, retrouvez nos guides les plus utiles pour brancher, régler ou dépanner vos photocellules Came :
Câblage Comment brancher des photocellules Came sur un portail ? Installation Comment régler l'alignement des photocellules d'un portail ? Dépannage Portail électrique qui ne se ferme plus : 7 causes et solutions Réinitialisation Réinitialiser un moteur de portail Came : ZBX7N, ZBX74-78, ZL180Le numéro correspond à la portée maximale : DIR10 pour 10 mètres, DIR20 pour 20 mètres et DIR30 pour 30 mètres. Mesurez la distance entre vos deux piliers et prenez une marge : une cellule prévue pour une portée supérieure reste plus stable qu'un modèle utilisé à son maximum.
Les trois modèles fonctionnent en 12-24 V (alternatif ou continu), avec une sortie à relais (contact sec) et un indice de protection IP54.
La série DIR fonctionne en sortie relais (contact sec, normalement fermé), avec un câblage classique compatible avec la quasi-totalité des armoires. Les modèles à bord bleu (gamme DXR / DLX) se raccordent sur le bus CXN, un bus 2 fils non polarisé propre à Came, avec autodiagnostic.
Une cellule bus CXN ne se branche pas comme une DIR à contact sec : vérifiez le type d'entrée disponible sur votre armoire avant de commander.
En version DIR à contact sec, oui : le principe du contact sec (normalement fermé) est universel, et la cellule peut être raccordée sur la plupart des centrales du marché. Vérifiez simplement la tension d'alimentation acceptée (12-24 V).
En version bus CXN, en revanche, la compatibilité est limitée aux armoires Came équipées de cette entrée bus.
Non. Le CXN est le bus 2 fils qui relie les accessoires (cellules, commandes) à l'armoire. Le CRP est un protocole différent, qui sert à interconnecter plusieurs armoires entre elles, et non à raccorder les cellules.
Si vous remplacez une cellule, partez toujours de la référence inscrite sur l'ancienne et du type d'entrée disponible sur votre carte de commande.
Dans la grande majorité des cas, oui. Vérifiez l'alignement (la LED du récepteur doit être fixe), nettoyez les lentilles, contrôlez l'absence de toile d'araignée ou d'obstacle, et vérifiez le câblage sur l'entrée de sécurité.
Pensez aussi aux entrées de sécurité non utilisées de votre armoire : une entrée laissée ouverte peut bloquer le mouvement. Reportez-vous à la notice pour savoir lesquelles ponter.
