Cellules de sécurité BFT orientables pour portail battant et coulissant
Découvrez notre sélection de photocellules BFT pour portail, le dispositif de sécurité qui détecte un obstacle pendant la fermeture et stoppe ou inverse le mouvement du vantail. BFT se distingue par ses cellules orientables et compactes, et par un mode de raccordement particulier sur ses armoires : le câblage en cellule vérifiée (testée à chaque cycle) ou non vérifiée.
Vous retrouvez ici la COMPACTA A20-180, cellule orientable à 180 degrés d'une portée de 20 mètres, qui remplace l'ancienne DESME A15, ainsi que les autres références de la gamme. Compatibles avec les armoires BFT (Thalia, Libra, Rigel), nos cellules sont conformes aux normes EN 12453 et EN 13241. Pour acheter la bonne référence du premier coup, relevez la référence inscrite sur votre ancienne cellule et vérifiez le mode de raccordement prévu par votre centrale.
Retrouvez ici les photocellules BFT d'origine pour portail : COMPACTA A20-180 orientable, DESME A15 longue portée et THEA A15 à clignotant intégré, avec câblage en mode vérifié ou non vérifié. Si votre motorisation n'est pas de marque BFT ou si vous comparez les protections, parcourez tout notre catalogue de photocellules de portail pour trouver le modèle adapté à votre installation. Toutes nos références sont neuves et expédiées rapidement depuis la France.
Les photocellules sont le dispositif de sécurité indispensable de votre motorisation de portail. Composées d'un émetteur et d'un récepteur placés face à face, elles créent un faisceau infrarouge : dès qu'un obstacle coupe ce faisceau pendant la fermeture, la centrale stoppe le portail et inverse son mouvement. BFT se distingue par ses cellules orientables et compactes, et par un mode de raccordement particulier sur ses armoires : le câblage en cellule vérifiée ou non vérifiée.

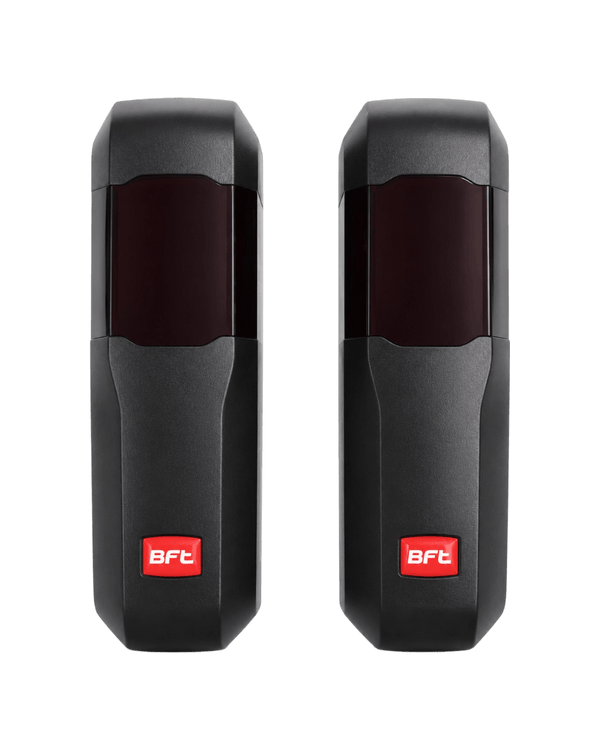

La COMPACTA A20-180 est la cellule orientable emblématique de BFT : très compacte, sa tête s'oriente sur 180 degrés à l'horizontale, ce qui facilite l'alignement même quand les piliers ne sont pas parfaitement en face. Elle offre une portée de 20 mètres et accepte une plage d'alimentation large. Elle remplace l'ancienne DESME A15, qui reste une référence à portée plus longue (30 mètres). La THEA A15, quant à elle, intègre un clignotant LED directement dans la cellule.
| Modèle | Portée | Orientation | IP |
|---|---|---|---|
| COMPACTA A20-180 | 20 m | Orientable 180° (horizontal) | IP44 |
| DESME A15 | 30 m | Fixe | IP55 |
| THEA A15 | 30 m | Orientable, clignotant LED intégré | Extérieur |
Les cellules BFT se raccordent en contact sur les centrales de la marque, notamment les gammes actuelles THALIA (qui remplace la LIBRA), LIBRA et RIGEL. Sur une THALIA, les cellules se branchent sur l'entrée photocellule dédiée, en veillant à conserver les ponts (barrettes) sur les entrées de sécurité non utilisées : c'est la cause n° 1 des blocages lors de l'auto-configuration du portail.
À noter : la radio BFT utilise le protocole propriétaire U-Link, mais les cellules, elles, se câblent en contact (mode vérifié ou non vérifié), et non sur un bus dédié. Le principe du contact reste donc compatible avec un large éventail d'installations.
La cellule est la première cause d'un portail BFT qui refuse de se fermer ou de s'auto-configurer. Ce tableau aide à cibler l'origine :
| Symptôme observé | Origine probable |
|---|---|
| Le portail ne s'auto-configure pas / refuse de démarrer | Entrée de sécurité non pontée |
| Code erreur cellules à l'afficheur de la centrale | Cellule mal alignée ou mode vérifié mal paramétré |
| Le portail s'ouvre mais ne se referme pas | Faisceau coupé : alignement, saleté, obstacle |
| Blocage quand le soleil est rasant | Éblouissement du récepteur (utiliser la tête orientable) |
| Arrêts aléatoires par temps humide | Humidité ou insectes dans le boîtier |
La hauteur de pose conseillée se situe autour de 50 cm du sol. Trop bas, la végétation déclenche des arrêts intempestifs ; trop haut, un enfant accroupi ou un animal peut passer sous le faisceau. Profitez de la tête orientable de la COMPACTA pour rattraper un léger défaut d'alignement entre les piliers. L'émetteur et le récepteur doivent rester face à face, sur deux surfaces solides. Nettoyez les lentilles sans solvant lors de l'entretien.
Depuis 2005, tout portail motorisé doit être conforme à la norme européenne EN 13241, complétée par EN 12453 pour la sécurité à l'utilisation. Les photocellules deviennent indispensables dès lors que le portail fonctionne en fermeture automatique, qu'il donne sur la voie publique ou qu'il équipe un usage collectif. La cellule est un dispositif de type D ; chez BFT, le câblage en mode vérifié sur une centrale à circuit de test est ce qui permet d'atteindre le niveau de sécurité attendu.
Mon portail BFT ne se ferme plus ou refuse de s'auto-configurer : vérifiez d'abord l'alignement et la propreté des cellules, puis contrôlez les ponts sur les entrées de sécurité non utilisées de votre centrale. Une entrée laissée ouverte empêche souvent le portail de fonctionner ou la procédure d'apprentissage d'aboutir.
Quelle cellule pour remplacer une DESME A15 : la COMPACTA A20-180 est le remplaçant moderne, plus compact et orientable. Vérifiez l'entraxe de fixation, certaines anciennes installations pouvant nécessiter un léger ajustement du perçage.
Faut-il câbler en mode vérifié ou non vérifié : le mode vérifié (test des cellules à chaque cycle) offre le meilleur niveau de sécurité, mais nécessite une centrale BFT équipée du circuit de test et le bon paramétrage. En l'absence de ce circuit, le câblage non vérifié reste fonctionnel. Reportez-vous à la notice de votre armoire.
Pour aller plus loin, retrouvez nos guides les plus utiles pour régler ou dépanner vos photocellules BFT :
Installation Comment régler l'alignement des photocellules d'un portail ? Dépannage Portail électrique qui ne se ferme plus : 7 causes et solutions Support Comment contacter le SAV BFT : téléphone et conseils Déblocage Comment ouvrir manuellement un portail électrique depuis l'extérieur ?Sur une armoire BFT, une photocellule dite vérifiée est testée par la centrale avant chaque manœuvre : l'alimentation de l'émetteur est brièvement coupée, et la centrale contrôle que le contact du récepteur change bien d'état. Si le contact ne bascule pas, la manœuvre est bloquée. C'est ce test cyclique qui permet d'atteindre le niveau de sécurité attendu par la norme EN 12453.
Concrètement, le raccordement vérifié se fait en 5 fils : l'émetteur n'est pas alimenté sur le 24 V permanent mais sur la sortie 24 V SAFE de la centrale, celle qui est coupée le temps du test. Il faut ensuite activer la logique test phot dans le menu de l'armoire. Le mode non vérifié, lui, se limite à alimenter les cellules en 24 V permanent et à ramener le contact du récepteur sur l'entrée de sécurité.
Attention à la combinaison d'erreurs la plus fréquente : si la logique test phot est sur ON alors que les cellules sont câblées en 3 fils, la centrale affiche ER01 et refuse de fonctionner. Vous avez alors deux issues, repasser le câblage en 5 fils sur le 24 V SAFE, ou basculer test phot sur OFF en acceptant de perdre le contrôle cyclique.
La COMPACTA A20-180 (référence P111782) est la cellule compacte de la gamme : 110 x 33 x 33 mm seulement, une portée nominale de 20 mètres, un indice de protection IP44 et une plage d'alimentation très large, de 12 à 33 V en alternatif et de 15 à 35 V en continu. Son gros atout est l'optique orientable à 90 degrés à droite comme à gauche, soit 180 degrés au total à l'horizontale.
La THEA A.15 OPF (référence P111528) joue une autre carte : elle porte à 30 mètres, s'alimente en 24 V alternatif ou continu, et intègre un feu clignotant à LED dans chaque cellule. Son faisceau s'oriente de 40 degrés à l'horizontale et de 10 degrés à la verticale, et son signal infrarouge synchronisé évite tout éblouissement entre les deux optiques.
Le choix se fait donc sur deux critères simples. Si vos piliers ne sont pas parfaitement en vis-à-vis ou si vous manquez de place, la COMPACTA et ses 180 degrés d'orientation règlent le problème. Si votre passage est large, ou si vous voulez supprimer le feu clignotant séparé et son câble dédié, la THEA A.15 OPF est le meilleur compromis.
La DESME A15 (référence P111526) est une cellule plate à auto-alignement, d'une portée de 30 mètres, alimentée en 24 V alternatif ou continu, avec un indice IP55 et des dimensions de 105 x 43 x 37 mm. Elle avait été conçue pour reprendre les entraxes de fixation de l'ancienne CELLULA 130, ce qui permettait un remplacement sans nouveau perçage.
Si vous ne trouvez plus la DESME A15, la COMPACTA A20-180 prend le relais dans le catalogue BFT actuel. Vérifiez toutefois deux points avant de commander : sa portée descend à 20 mètres, ce qui reste très confortable pour un portail résidentiel mais peut être juste sur un accès large, et son indice passe à IP44, un niveau moins élevé face aux projections d'eau directes.
Si vous avez impérativement besoin des 30 mètres, orientez-vous vers la THEA A.15 OPF, qui conserve cette portée tout en ajoutant le clignotant intégré. Dans les deux cas de figure, prévoyez de reprendre le perçage car les entraxes des séries COMPACTA et THEA ne reprennent pas ceux de la DESME. Des adaptateurs et colonnettes BFT existent pour les séries THEA, DESME et COMPACTA.
Le code ER01 signale un échec du test des photocellules : le changement d'état du contact n'a pas eu lieu, ou pas dans le délai prévu. Reprenez la vérification dans cet ordre : le raccordement est-il bien fait en 5 fils, la logique test phot est-elle cohérente avec ce câblage, et le 24 V SAFE est-il bien présent au moment de l'ordre de départ ?
La deuxième cause la plus courante concerne les entrées de sécurité laissées libres. Sur une armoire BFT, une entrée de sécurité non utilisée et laissée ouverte est interprétée comme un faisceau coupé : le portail refuse de se refermer, ou la procédure d'auto-apprentissage n'aboutit pas. Reportez-vous à la notice de votre centrale pour savoir quelles bornes doivent être pontées ou désactivées par paramétrage.
Enfin, contrôlez la partie physique de l'installation. L'émetteur et le récepteur doivent être alignés et propres, la LED du récepteur vous indiquant la bonne réception du faisceau. Gardez aussi à l'esprit que la portée annoncée se réduit par temps de pluie ou de brouillard, et que ces cellules sont prévues pour une plage de température de -20 à +55 degrés.
Oui, dans la grande majorité des cas. Une photocellule BFT est un dispositif filaire classique : l'émetteur et le récepteur s'alimentent en 24 V, et le récepteur renvoie un simple contact sec vers l'entrée de sécurité de la centrale. Toute armoire disposant d'une sortie 24 V et d'une entrée de sécurité peut donc les recevoir, quelle que soit la marque du moteur.
La nuance porte sur la fonction vérifiée, qui dépend de la centrale et non de la cellule. Face à une armoire d'une autre marque dépourvue de circuit de test, câblez simplement en non vérifié, alimentation permanente plus contact. En revanche, les installations reposant sur un câblage bus propriétaire, où les accessoires dialoguent en numérique sur deux fils, ne peuvent pas accueillir de cellules à contact sec.
Une précision utile pour finir : U-Link ne concerne pas le raccordement des photocellules. Il s'agit de la plateforme de communication système de BFT, qui sert à interconnecter les armoires et les récepteurs, à les relier au réseau via les passerelles B-eba et à assurer la programmation ou la télémaintenance depuis le logiciel U-Base. Le câblage des cellules, lui, reste un câblage électrique traditionnel.
