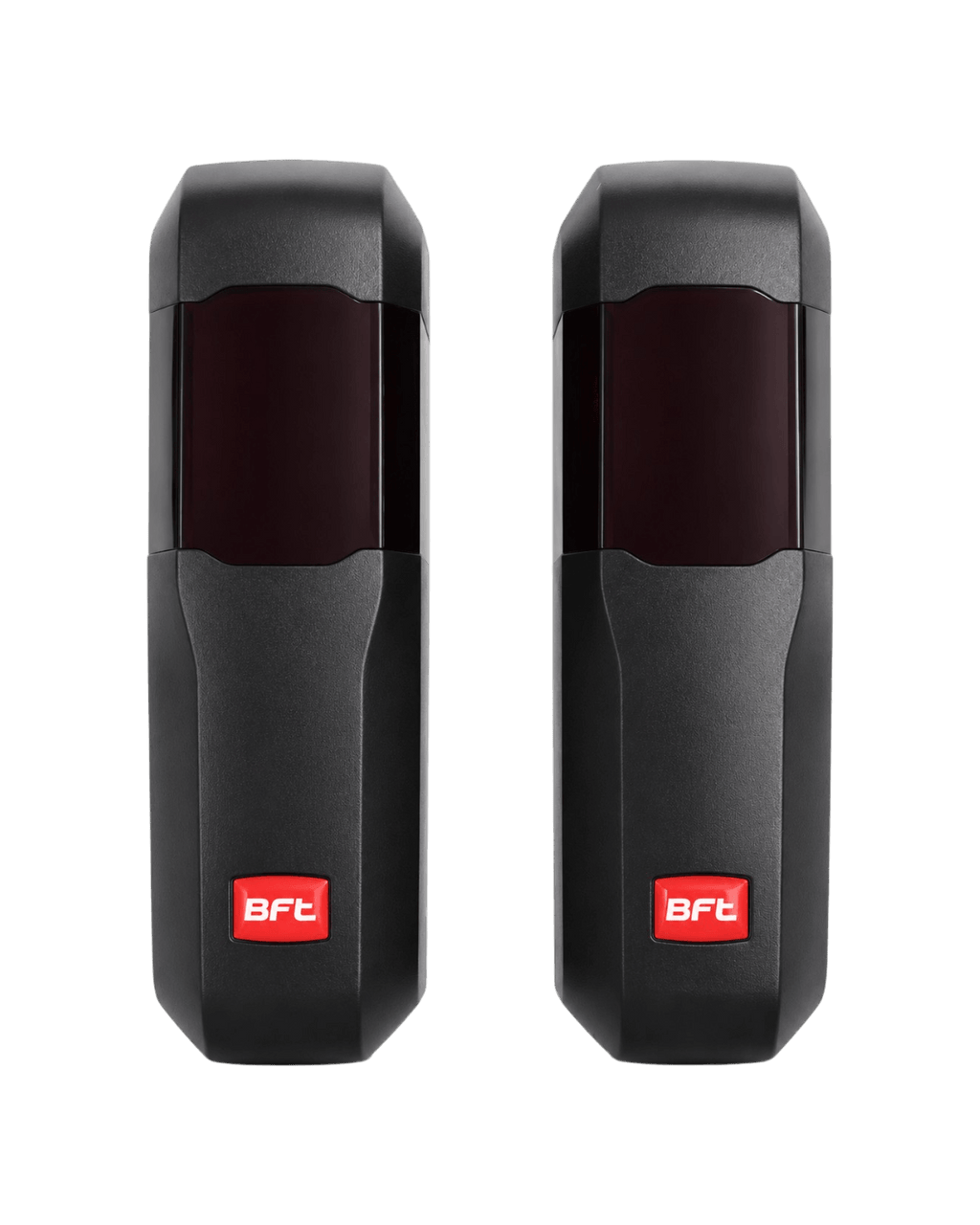

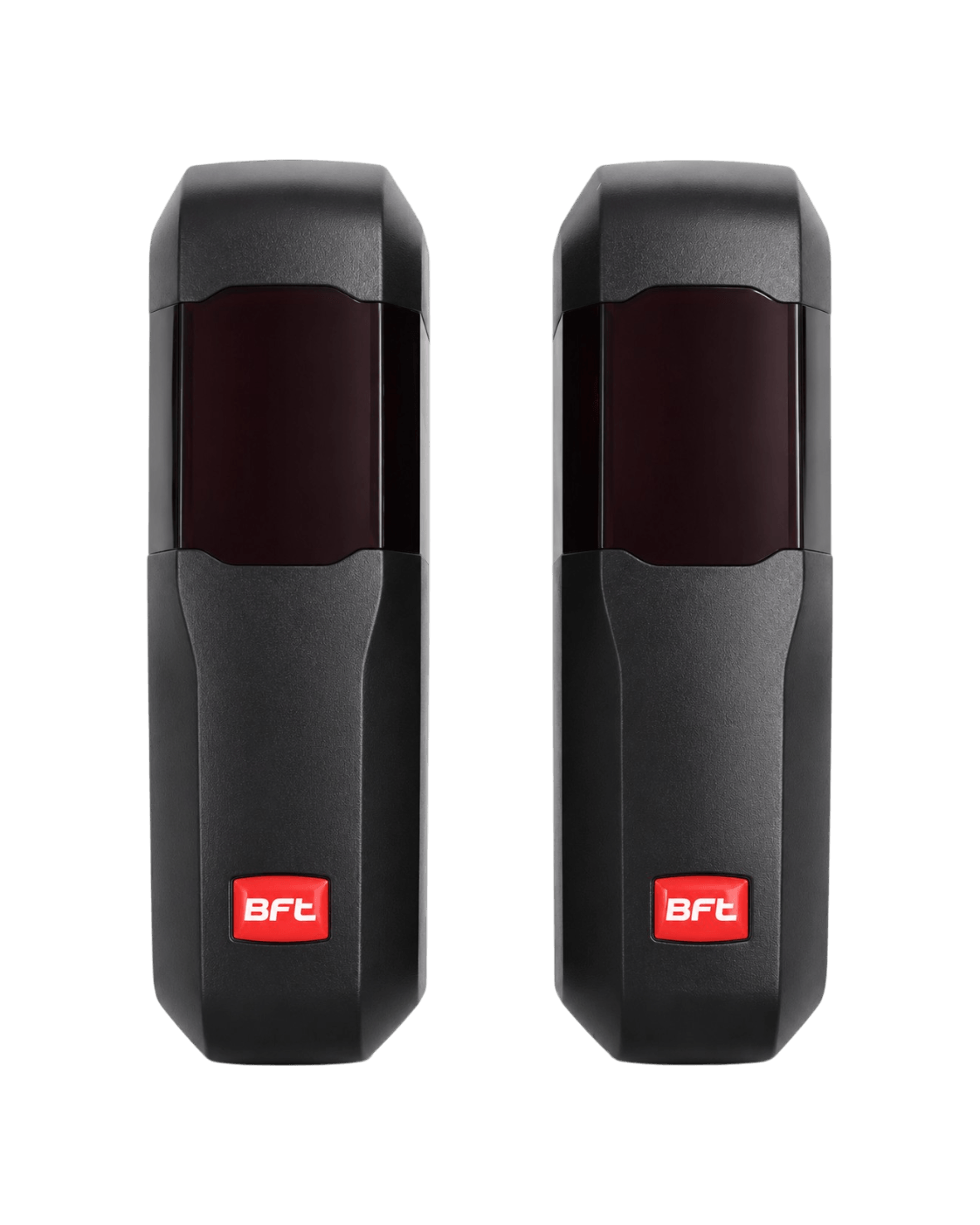

Les photocellules BFT Compacta A20-180 sont une paire de cellules photoélectriques de sécurité pour motorisation de portail et de porte de garage. Elles détectent tout obstacle (personne, animal, véhicule) sur la trajectoire de fermeture : la motorisation s'arrête alors immédiatement ou rouvre le portail, protégeant vos proches comme votre installation.
Compactes et discrètes, elles s'orientent horizontalement sur 180° (90° à droite et à gauche), ce qui facilite l'alignement même sur des piliers ou des murs non parfaitement face à face. Avec une portée de 20 m, un indice IP44 et une plage d'alimentation étendue (12-33 Vac / 15-35 Vdc), elles s'adaptent à la quasi-totalité des automatismes BFT, en usage extérieur.
Notice de raccordement incluse par email au format PDF
Détection fiable pour sécuriser votre portail
Bénéficie de la garantie constructeur BFT
Sécurise la fermeture du portail au quotidien
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
La BFT Compacta A20-180 offre une portée nominale de 20 mètres entre l'émetteur et le récepteur. Son nom reprend d'ailleurs ses deux caractéristiques clés : A20 pour la portée et 180 pour l'angle d'orientation.
Ces 20 mètres couvrent très largement un portail résidentiel, dont la largeur de passage dépasse rarement 4 mètres. Cette marge est volontaire : comme toute cellule infrarouge, la portée utile se réduit par brouillard ou pluie intense, et le surdimensionnement garantit une détection fiable en toutes saisons.
Si votre accès est particulièrement large, ou si vous placez les cellules en retrait du passage, tournez-vous vers la THEA A.15 OPF qui porte à 30 mètres.
La lentille de la Compacta A20-180 pivote de 90 degrés vers la gauche et 90 degrés vers la droite, soit 180 degrés au total à l'horizontale, avec blocage de la position par vis une fois le réglage trouvé.
C'est la réponse aux piliers non alignés, aux entrées en biais et aux murs qui ne se font pas face. Là où une cellule fixe impose des cales et des compromis, la Compacta se règle en quelques secondes. Sur le plan vertical l'optique est fixe, mais sa géométrie rattrape seule un désalignement allant jusqu'à 5 degrés.
Le montage suit la même logique : entrée de câble par l'arrière ou par le dessous, fixation murale par 2 vis, et couvercle qui se clipse sans visserie, le tout dans un boîtier de 110 x 33 x 33 mm.
La Compacta A20-180 se raccorde à toutes les armoires BFT prévoyant la gestion vérifiée des sécurités, qu'il s'agisse d'une centrale au format armoire comme la Thalia ou la Rigel, ou de la centrale intégrée aux motorisations Deimos, Ares, Virgo, Kustos et Phobos.
Son atout est sa plage d'alimentation étendue, de 12 à 33 V en alternatif et de 15 à 35 V en continu. Elle fonctionne donc aussi avec la plupart des centrales 24 V d'autres marques, en câblage non vérifié : son contact sec accepte 30 V pour 1 A. Seules les installations à bus propriétaire deux fils sont exclues.
Pour le mode vérifié sur une centrale BFT, comptez un câblage en 5 fils avec l'émetteur alimenté sur la sortie 24 V SAFE, et la logique test phot sur ON. Un câblage 3 fils combiné à test phot sur ON provoque le code d'erreur ER01.
La pose se fait en applique, sur un mur ou un pilier, avec deux vis seulement. Le boîtier est classé IP44 et fonctionne de -20 à +55 degrés, sans joint à positionner puisque l'étanchéité est assurée par la conception même du couvercle.
Si vous n'avez pas de support maçonné à la bonne hauteur, BFT propose les colonnettes PHP A, PHP 2 A et PHP 4 A, l'adaptateur ADA CCA pour borne CC, ainsi que le support mural BMC A conçu spécifiquement pour la série Compacta.
Deux points à anticiper. Si vous remplacez une DESME A15, les entraxes diffèrent et un nouveau perçage sera nécessaire. Et si votre sortie 24 V alimente déjà plusieurs accessoires, notez la consommation de la Compacta A20-180 : 20 mA pour l'émetteur, 12 mA au repos et 30 mA au maximum pour le récepteur.
Une paire de photocellules tend un faisceau infrarouge invisible en travers du passage. Si un obstacle le coupe pendant la fermeture, la centrale reçoit l'information et le portail s'arrête puis se réouvre immédiatement.
C'est le dispositif qui protège une personne, un animal ou un véhicule engagé dans l'ouverture. Il devient indispensable dès que votre installation pratique la refermeture automatique, et il participe directement à la conformité aux normes EN 12453 et EN 13241.
L'entretien tient en deux gestes, à refaire une fois par an : nettoyer les optiques des deux cellules, et vérifier que le témoin du récepteur confirme toujours une bonne réception du faisceau. Un encrassement progressif est la première cause de portail qui refuse de se refermer.
