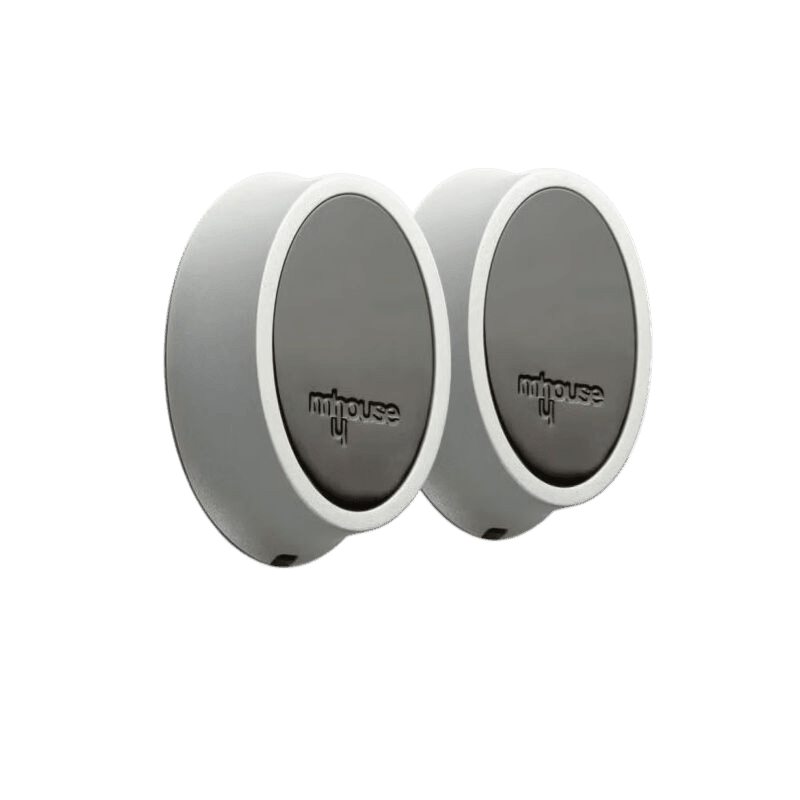

Les photocellules Mhouse PH100 forment une paire de cellules infrarouges auto-synchronisées conçue pour sécuriser les motorisations de portail du fabricant italien Mhouse, filiale du groupe Nice. Elles détectent tout obstacle sur l'axe optique entre l'émetteur (TX) et le récepteur (RX) et déclenchent l'inversion du portail en cours de fermeture.
Elles sont classées dispositif de type D selon la norme EN 12453 et fonctionnent via le bus propriétaire Mhouse ECSBus. À ce titre, elles sont strictement réservées aux logiques de commande Mhouse équipées d'une entrée ECSBus filaire. Les PH100 remplacent l'ancienne référence Mhouse PH1, désormais arrêtée.
Comment installer les photocellules Mhouse PH100 ?
Étape 1 : Fixation en applique
Les PH100 se montent en applique sur un mur ou un pilier. Positionnez l'émetteur et le récepteur face à face, parfaitement alignés, de part et d'autre du passage du portail, à une distance maximale de 10 mètres.
Étape 2 : Raccordement ECSBus
Coupez l'alimentation 230 V et débranchez la batterie tampon PR1 si elle est présente. Reliez ensuite les deux bornes ECSBus de chaque cellule à la centrale Mhouse avec un câble à 2 conducteurs. La polarité n'a pas d'importance.
Étape 3 : Reconnaissance automatique
Remettez l'alimentation et lancez la procédure d'auto-apprentissage de la centrale : maintenez la touche P2 de la logique de commande enfoncée pendant au moins 3 secondes. Attendez quelques secondes que la reconnaissance se termine. La LED SAFE de chaque cellule confirme alors le bon fonctionnement par une séquence de clignotements (voir le tableau de diagnostic de la notice constructeur).
Une notice de programmation est incluse avec chaque commande par email au format PDF. Notre service technique reste joignable gratuitement par téléphone en cas de difficulté.
Motorisations Mhouse compatibles
Les PH100 sont livrées d'origine dans les kits Mhouse filaires équipés du bus ECSBus :
- Portail coulissant : MhouseKit SL1S, SL10S
- Portail battant à vis sans fin : MhouseKit WG2S, WG10S, WG20S
- Portail battant à vérins : MhouseKit WS200S, WS2000S, WU200S
- Portail à enterrer : MhouseKit WT1S, WT2S
Elles sont également proposées en option sur les portes de garage Mhouse GD1N, GD5N et GD10N. Sur ces motorisations, seule la configuration de connexion « A » (photocellule basse avec intervention en fermeture) est utilisable selon la notice constructeur.
Motorisations Mhouse NON compatibles
Les PH100 ne fonctionnent pas avec les motorisations Mhouse suivantes, qui utilisent un autre système :
- Gamme sans fil (suffixe W) : SL1W, WG2W, WS2W, WS200W. Ces motorisations utilisent la photocellule Mhouse PH100W, sans fil, alimentée par cellule solaire et batterie rechargeable, via le système Power&Free.
- Porte de garage GD0C : utilise la photocellule Mhouse PH00, référence différente.
- SL0 : ancien modèle de coulissant sans entrée ECSBus, exclu officiellement par Mhouse.
En cas de doute sur votre modèle de motorisation, contactez notre service technique avant commande.
Entretien et durée de vie
Les PH100 ne demandent aucun entretien hors d'un nettoyage périodique des lentilles avec un chiffon doux et sec. Une lentille encrassée par la poussière, les insectes ou les projections de pluie peut provoquer des fausses détections et bloquer la fermeture du portail.
En cas de défaillance, la paire est remplacée intégralement : l'émetteur et le récepteur fonctionnent par couple et l'auto-synchronisation impose ce remplacement conjoint.
