Armoire de Commande BFT Thalia BT A80 DUO pour Portail Battant
Réf : D114215-00002
Marque : BFT · Réf : P111530 · Gamme : B EBA
Livré entre le et le

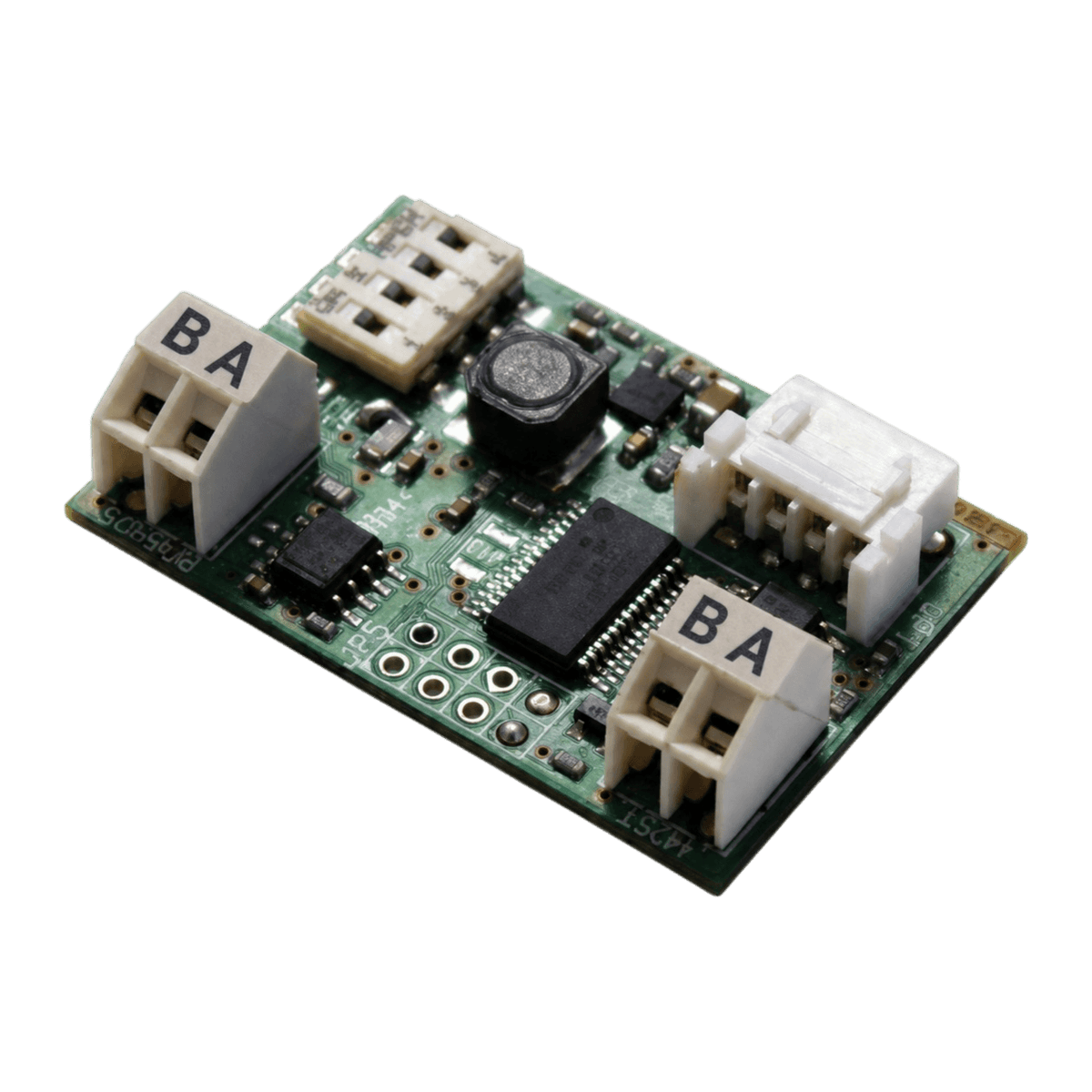

La carte d'extension BFT B EBA RS485 Gateway est la passerelle série du réseau U-Link. Embrochée dans le connecteur d'extension d'une armoire de commande BFT, elle permet de raccorder un superviseur, le logiciel U-Base sur ordinateur ou un programmateur de poche, à l'ensemble des automatismes du site.
Vous pilotez alors depuis un poste unique le paramétrage, les logiques, les émetteurs mémorisés et le journal des alarmes de chaque portail. Le réseau accepte 32 centrales, portées à 128 dispositifs avec un répéteur, sur un bus RS-485 en paire torsadée de 250 m maximum entre modules, avec un adressage de 0 à 119. Il s'agit d'une carte accessoire : elle ne remplace aucune platine défaillante et ne pilote aucun moteur.
Ne la confondez pas avec la B EBA RS 485 Link (P111468), qui relie les centrales entre elles. Retrouvez nos armoires et cartes électroniques BFT.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur BFT
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
C'est une passerelle de supervision, pas une carte de commande de rechange. Elle ne remplace aucune platine défaillante et ne pilote aucun moteur.
Elle se glisse dans le connecteur d'extension d'une armoire BFT et permet de raccorder un superviseur, le logiciel U-Base sur ordinateur ou un programmateur de poche, au réseau série des automatismes U-Link.
Vous pouvez alors adresser chaque dispositif du réseau, lire et modifier ses paramètres et ses logiques, gérer les émetteurs mémorisés et consulter le journal des alarmes, depuis un poste unique.
L'usage typique est le site multi-accès : copropriété, parking, résidence ou site industriel, où ouvrir chaque coffret pour un simple réglage coûte un temps considérable.
C'est le piège d'achat n° 1 sur cette famille, les deux références portant un nom très proche.
La Gateway, référence P111530, celle-ci, est le point d'entrée du superviseur sur le réseau : elle se pose sur la centrale portant l'adresse 0.
La Link, référence P111468, sert à relier les centrales entre elles en série. Il en faut une par opérateur supplémentaire.
Sur une installation de quatre portails supervisée depuis un PC, vous commanderez donc une Gateway et trois cartes Link. Les autres variantes, Blue Gateway en Bluetooth, Wi-Fi Gateway et TCP/IP Gateway, répondent à d'autres médias de communication.
La règle constructeur est simple : la carte fonctionne uniquement avec les armoires utilisant le protocole U-Link et disposant d'un connecteur d'extension dédié.
Sont concernées les gammes Thalia, Libra, Merak, Hamal, Deimos, Ares, Rigel, Alena et Perseo, entre autres.
Les centrales anciennes antérieures à U-Link ne l'acceptent pas directement. Dans ce cas, BFT propose le récepteur Clonix U-Link pour intégrer des produits non natifs au réseau.
BFT ne publie pas de liste officielle unique des armoires compatibles avec cette référence précise, et la version de firmware entre en ligne de compte. Transmettez-nous le modèle exact de votre armoire, nous vérifierons avant votre commande.
Le réseau accepte 32 centrales au maximum, un nombre porté à 128 dispositifs par l'ajout d'un répéteur RS-485.
Les adresses s'échelonnent de 0 à 119 et doivent toutes être différentes. Une adresse en double bloque la communication de l'ensemble du bus, et c'est la première chose à vérifier en cas de dysfonctionnement.
Côté câblage, la longueur maximale est de 250 m entre deux modules consécutifs, extensible avec un répéteur. Le câble doit être en paire torsadée, à trois fils repérés A, B et 0.
Si vous utilisez un câble multipaires, prenez impérativement les deux fils d'une même paire pour A et B. Mélanger des paires différentes provoque une communication instable, difficile à diagnostiquer ensuite.
Coupez l'alimentation, puis embrochez la carte dans le connecteur d'extension de la centrale qui portera l'adresse 0. C'est une contrainte du constructeur : la Gateway ne peut être posée que sur ce dispositif.
Câblez ensuite le bus RS-485 en paire torsadée vers les autres centrales, équipées de leurs cartes Link, en respectant les repères A, B et 0.
Dans le menu de chaque armoire, réglez le mode série et l'adresse, en attribuant une valeur unique à chaque nœud du réseau. Lancez enfin le logiciel U-Base sur l'ordinateur relié au bus.
Trois erreurs reviennent constamment : oublier de placer la Gateway sur l'adresse 0, laisser deux adresses identiques sur le bus, et dépasser les 250 m sans répéteur. Reportez-vous à la notice de votre armoire pour la séquence exacte des menus.
