Moteur CAME FROG Enterré 230V pour Portail Battant FROG-AE
Réf : 001FROG-AE
Marque : CAME · Réf : 001FROG-A · Gamme : FROG
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

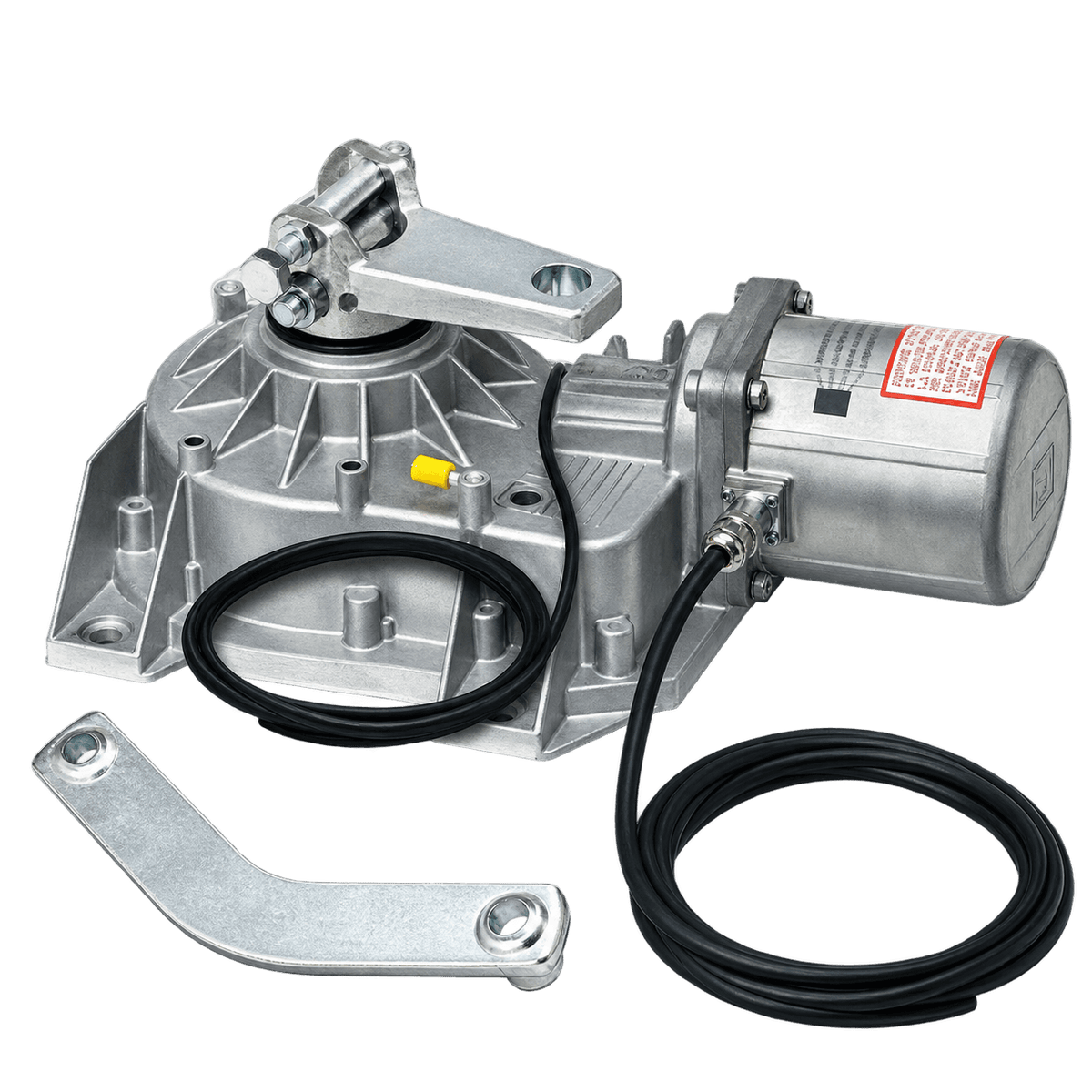

Le moteur enterré CAME FROG-A (réf. 001FROG-A) est un motoréducteur 230 V irréversible qui se loge dans un caisson sous le pivot du vantail. Il motorise les portails battants jusqu'à 3,5 m par vantail (400 kg), ou 800 kg sur un vantail de 2 m, sans rien changer à l'esthétique du portail.
Avec un couple de 320 Nm, une ouverture à 90° en 18 s et un indice IP67, c'est la référence la plus installée du parc CAME enterré. Il se pilote par une armoire CAME 230 V deux moteurs : ZA3P sur les installations existantes, gamme ZLX230 sur les nouvelles.
Accessoires non fournis : caisson de fondation 001FROG-CFN, dispositif de déblocage (001A4364, 001A4365 ou 001A4366), armoire de commande, carte radio AF43S et télécommandes CAME.
Notice d'installation incluse par email au format PDF
Conçu pour un usage quotidien intensif
Bénéficie de la garantie constructeur CAME
Tout le nécessaire pour motoriser votre portail en une seule commande
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
Le FROG-A se débraye depuis le caisson : introduisez la clé du dispositif de déblocage (clé à levier, triangulaire ou personnalisée selon l'équipement) et tournez-la pour libérer le levier de transmission.
Le vantail se manœuvre alors à la main, par exemple pendant une coupure de courant. Le déblocage du FROG est accessible depuis l'intérieur comme depuis l'extérieur.
Pour reverrouiller, ramenez le vantail en position et tournez la clé en sens inverse. Une clé qui force signale souvent un caisson encrassé ou rempli d'eau : nettoyez-le avant toute chose.
Oui, le 001FROG-A se monte dans le caisson de fondation FROG standard (001FROG-CFN) : fixations et levier de transmission sont communs à la gamme.
Profitez du remplacement pour contrôler l'état du caisson : une tôle percée par la corrosion ou un drainage bouché raccourcit la vie du moteur, même IP67.
Si le caisson est trop abîmé, il existe en acier traité par cataphorèse (001FROG-CFN) ou en inox AISI 304 (001FROG-CFNI).
Le FROG-A est un moteur 230 V sans encodeur. Sur une installation existante, il est le plus souvent raccordé à une armoire CAME ZA3P ou ZM3E.
Pour une installation neuve ou le remplacement d'une armoire hors service, CAME oriente vers la gamme ZLX230 (ZLX230P, ZLX230M ou ZLX230S), qui pilote deux moteurs 230 V.
Gardez votre armoire si elle fonctionne : seuls le moteur et, le cas échéant, son condensateur sont alors à changer.
Un moteur 230 V qui ronronne sans tourner a très souvent un condensateur fatigué. Celui du FROG-A est un 16 µF 450 V (pièce CAME 119RIR275).
Vérifiez aussi que le caisson n'est pas noyé et que le levier n'est pas bloqué par des graviers ou de la glace : un moteur forcé chauffe et déclenche sa protection thermique.
Si le condensateur est neuf et le mécanisme libre, faites contrôler le moteur et l'armoire par un électricien avant de remplacer le FROG.
Le FROG-A est la version 230 V standard, sans encodeur. Le FROG-AE est le moteur 230 V doté d'un encodeur, utilisé dans le kit actuel avec l'armoire ZLX230S.
Le FROG-A24 fonctionne en 24 V : il accepte des batteries de secours et une gestion fine de la vitesse par l'armoire.
Remplacez toujours un moteur par la même version, ou changez l'armoire en même temps si vous passez du 230 V au 24 V.
