Armoire de Commande CAME ZF1N 230V pour Portail Battant 002ZF1N
Réf : 002ZF1N
Marque : CAME · Réf : 88001-0067 · Gamme : FAST
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

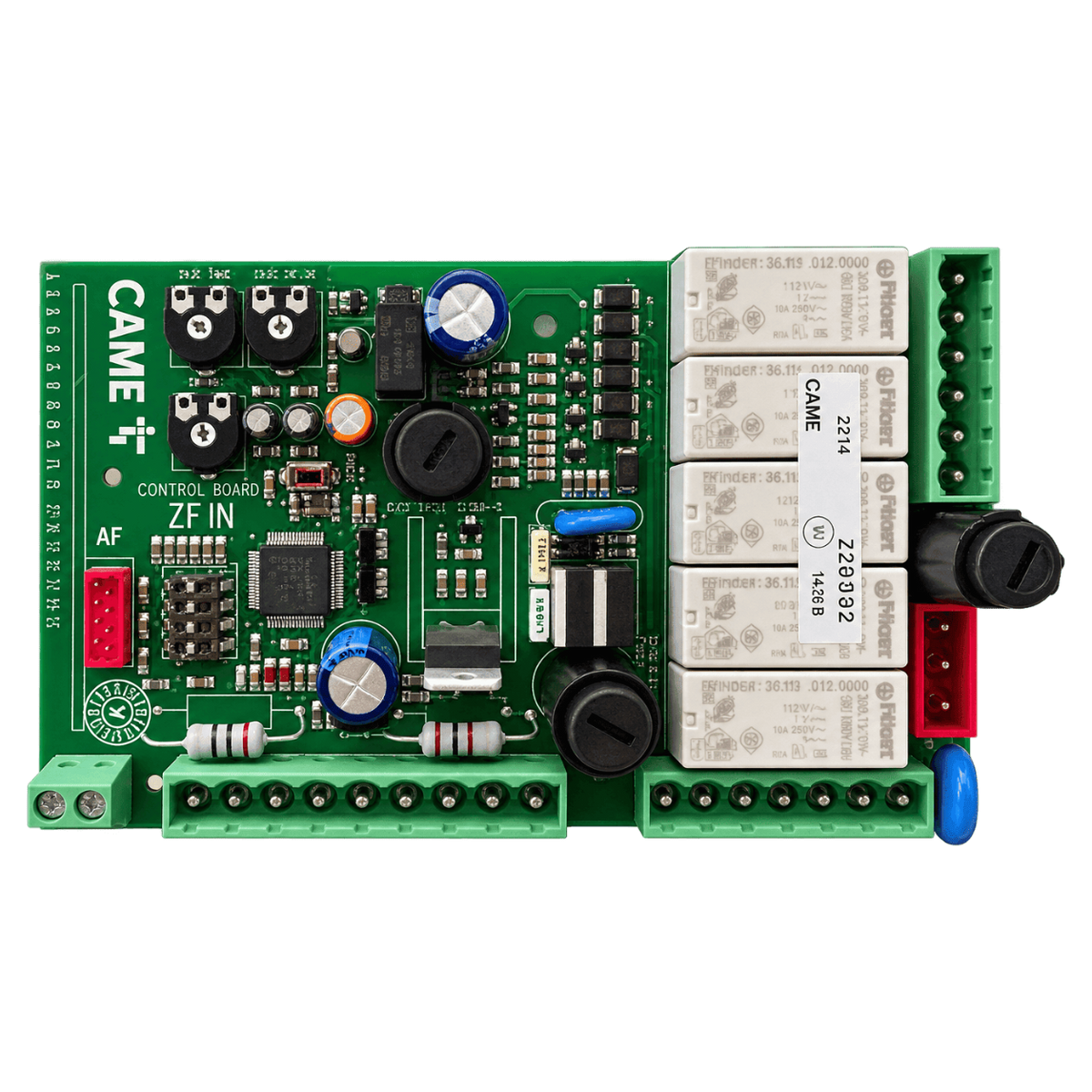

La carte électronique CAME ZF1N (réf. 88001-0067) est la platine de commande de rechange des motorisations de portail battant 230 V CAME FAST, mais aussi ATI, FERNI et KRONO. Elle pilote un ou deux moteurs jusqu'à 320 W, avec décalage réglable du second vantail à la fermeture.
Simple à régler par 4 dip-switchs et trois trimmers, elle mémorise jusqu'à 50 télécommandes par bouton PROG et alimente les accessoires en 24 V, le feu clignotant et une électroserrure 12 V.
Votre armoire est une ZA3P ou une ZM3E ? Voir toutes nos cartes électroniques CAME.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur CAME
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
La ZF1N pilote un ou deux motoréducteurs CAME 230 V : FAST, ATI, FERNI et KRONO.
Elle ne convient pas aux versions 24 V de ces moteurs (FAST F7024N, ATI A3024N ou A5024N), qui demandent une armoire 24 V.
Sur une installation à un seul moteur, celui-ci se raccorde comme M1 ; le décalage DELAY 2M ne concerne que le second vantail.
Embrochez la carte radio AF hors tension et raccordez l'antenne en câble RG58 (10 m maximum), puis remettez le courant.
Maintenez le bouton PROG : la LED clignote. Appuyez sur la touche de la télécommande à mémoriser ; la LED reste allumée quand le code est enregistré.
La ZF1N accepte au maximum 50 utilisateurs. Pour tous les effacer : dip 4 sur ON, appui de 10 s sur PROG jusqu'à extinction de la LED, puis dip 4 sur OFF.
Vérifiez d'abord le trimmer OP. TIME : à son minimum, la carte passe en action maintenue (homme mort) et ignore les télécommandes.
Contrôlez ensuite la carte radio (bien enfichée, cavalier sur la bonne série) et l'antenne, souvent coupée ou oxydée.
Si la LED de programmation ne réagit plus du tout à l'appui sur PROG, la carte elle-même est en cause.
Dip 1 active la fermeture automatique, dip 2 choisit ouvre-stop-ferme-stop (ON) ou ouvre-ferme-inversion (OFF), dip 3 active le test des sécurités avant chaque commande.
Dip 4 sert uniquement à supprimer un ou tous les utilisateurs et doit rester sur OFF en fonctionnement normal.
Les trimmers complètent le réglage : TCA pour le temps avant fermeture automatique (1 à 120 s), OP. TIME pour la durée de manœuvre, DELAY 2M pour le retard du second moteur.
La ZF1N est la version actuelle de la platine pour moteurs FAST 230 V, disponible en pièce détachée d'origine sous la référence 88001-0067.
Elle reprend le même principe de réglage simple (dip-switchs, trimmers, bouton PROG) et se raccorde aux mêmes moteurs.
Avant de commander, vérifiez que vos moteurs sont bien des modèles 230 V : les moteurs 24 V ne se raccordent pas sur cette carte.
