Moteur Esclave CAME FAST70 230V pour Portail Battant FA70230
Réf : 001FA70230
Marque : CAME · Réf : 001FA70230CB · Gamme : FAST
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

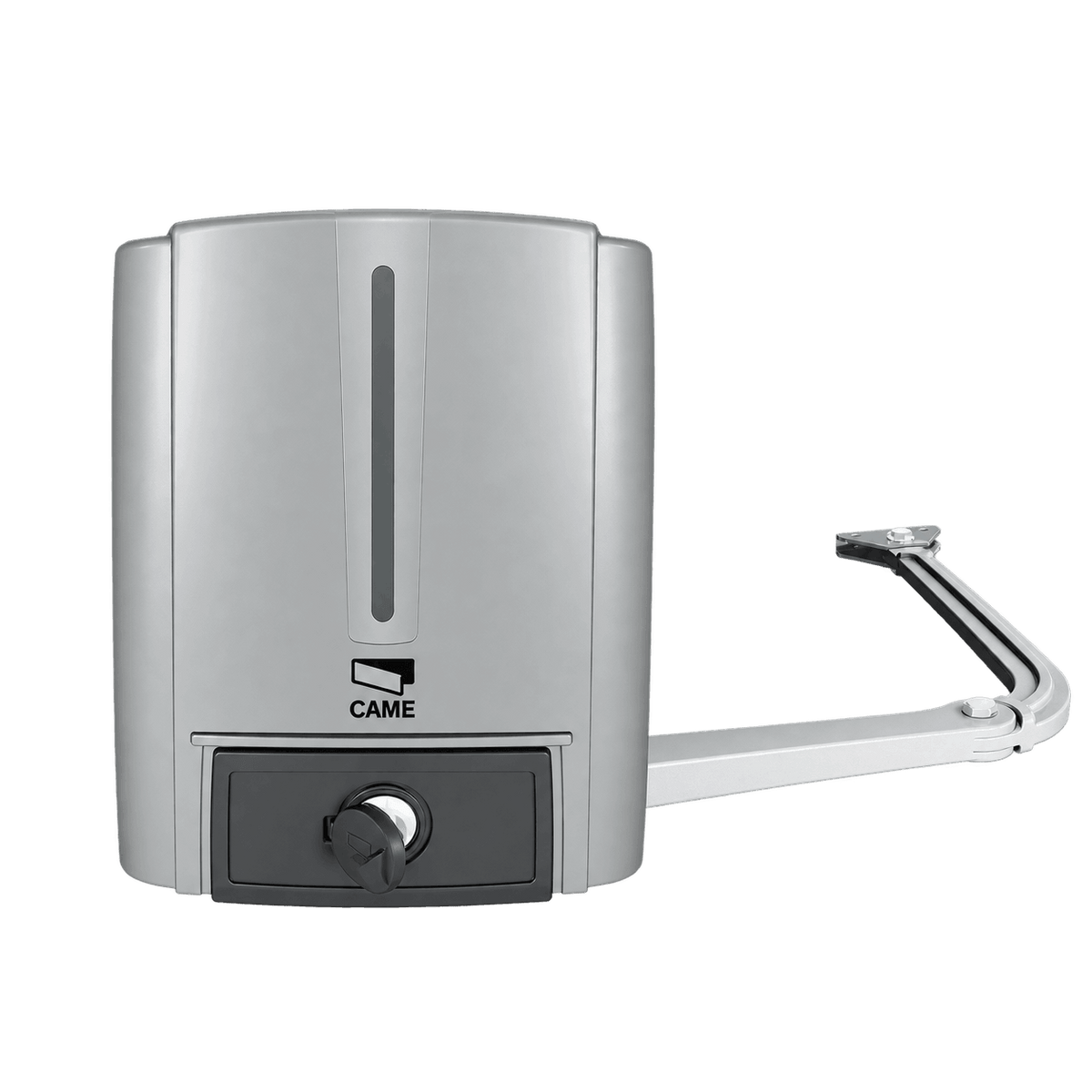

Le moteur CAME FAST70 FA70230CB (réf. 001FA70230CB) est le moteur maître de la gamme FAST70 230 V : un motoréducteur irréversible à bras articulé qui embarque la carte électronique ZF1N. Il motorise un vantail de portail battant jusqu'à 2,3 m et pilote aussi le moteur esclave FA70230.
La carte intégrée supprime l'armoire murale : réglages par trimmers et DIP switches, carte radio AF43S embrochable pour les télécommandes CAME 433,92 MHz. Couple de 180 Nm, ouverture à 90° en 15 s, IP54.
Accessoires non fournis : carte radio AF43S, télécommandes, photocellules, feu clignotant et moteur esclave pour un portail à deux vantaux.
Notice d'installation incluse par email au format PDF
Conçu pour un usage quotidien intensif
Bénéficie de la garantie constructeur CAME
Tout le nécessaire pour motoriser votre portail en une seule commande
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
Coupez le courant et embrochez la carte radio AF43S sur la carte ZF1N, après avoir positionné son cavalier pour les émetteurs TOP, TAM ou TWIN.
Remettez sous tension, maintenez la touche de programmation enfoncée jusqu'au clignotement de la LED, puis appuyez sur le bouton de la télécommande.
La LED reste allumée pour confirmer la mémorisation. Répétez l'opération pour chaque télécommande, dans la limite de la capacité de la carte.
Pas forcément. La carte ZF1N existe en pièce détachée chez CAME (88001-0067) et se remplace sans déposer le moteur.
Commencez par contrôler les fusibles de la carte (ligne, accessoires et carte) : un fusible grillé suffit à tout bloquer.
Si le moteur lui-même est hors service, ou si carte et moteur sont endommagés, le FA70230CB neuf est la solution la plus simple.
Activez d'abord la fermeture automatique avec le DIP 1 de la carte ZF1N (position ON).
Réglez ensuite le délai avec le trimmer ACT, de 0 à 120 secondes, et le temps de travail avec le trimmer OP. TIME.
Si le portail ne se referme pas, vérifiez aussi les photocellules : une cellule occultée ou désalignée empêche la fermeture.
Non : CAME précise que le kit FAST70 230 V (001U1872), bâti sur la carte ZF1N, est le seul de sa gamme battante sans ouverture piétonne.
Si cette fonction est indispensable, la version 24 V (FA7024CB et sa carte ZL65) propose l'ouverture partielle.
Autre solution : une armoire extérieure qui gère l'ouverture partielle, avec deux moteurs FA70230 sans carte.
C'est un bras articulé plus long qui porte la cote C maximale à 300 mm, contre 200 mm avec le bras d'origine.
Il sert quand les gonds du portail sont très éloignés de la face du pilier, cas fréquent sur les piliers en pierre.
Il se commande par vantail : deux bras pour un portail à deux vantaux.
