Armoire de Commande CAME ZL92 24V pour Portail Battant 002ZL92
Réf : 002ZL92
Marque : CAME · Réf : 3199ZL92 · Gamme : ZL92
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

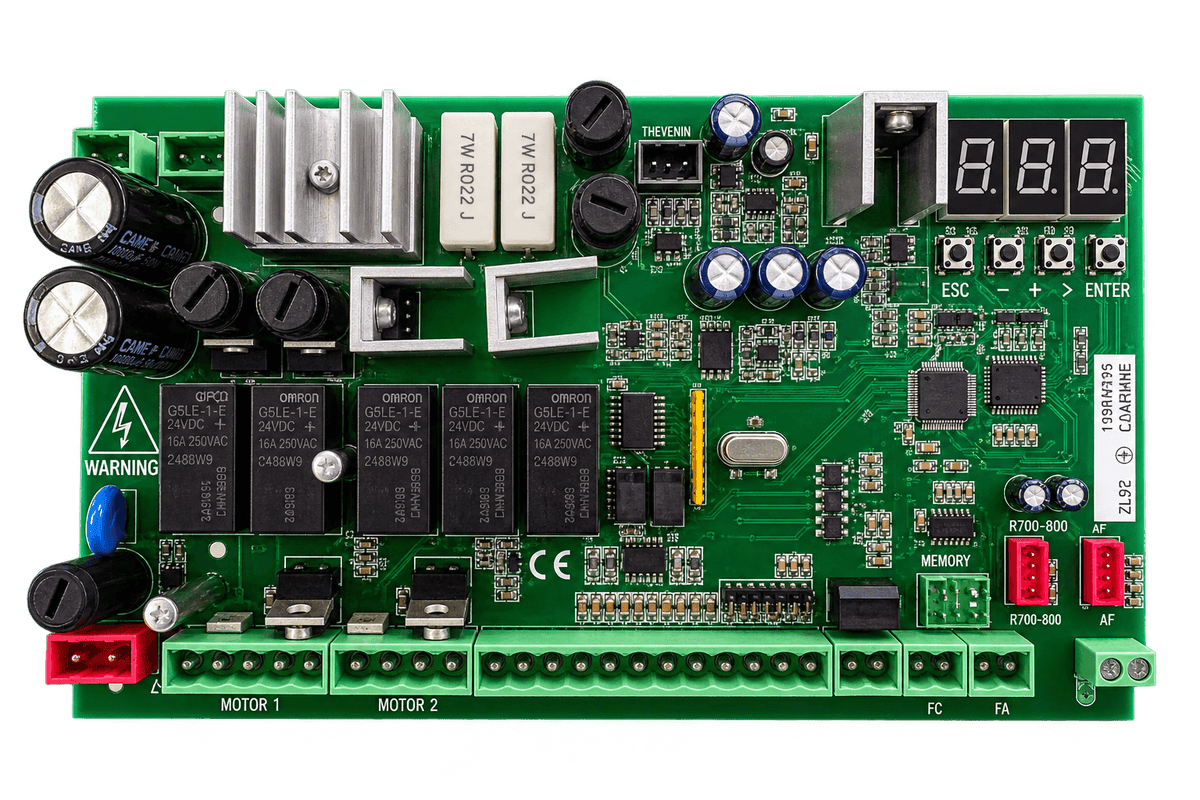

La carte électronique CAME ZL92 (réf. 3199ZL92) est la platine de rechange de l'armoire ZL92, qui commande les portails battants CAME 24 V motorisés par les bras STYLO et AMICO, le moteur MYTO ou le moteur enterré FROG-J.
Vendue sans coffret ni transformateur, elle se monte dans le boîtier existant, alimentée par le transformateur RIR394. Elle offre la même programmation par afficheur, l'auto-apprentissage de la course, 25 utilisateurs radio et les codes Er1 à Er7 pour le diagnostic.
Votre coffret ZL92 est endommagé ? L'armoire complète est disponible dans nos cartes électroniques CAME.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur CAME
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
Contrôlez d'abord la LED de présence secteur et les fusibles : ligne 1,6 A, accessoires 2 A, commandes 1 A et 6,3 A par moteur.
Lisez ensuite l'afficheur : un code Er ou C indique un défaut identifié, souvent extérieur à la carte (encodeur, photocellules, transformateur).
Afficheur éteint avec une alimentation correcte, composants brûlés ou carte qui ne réagit plus aux touches après un orage : la carte doit être remplacée.
Er4 correspond à une erreur lors du test des dispositifs de sécurité : la carte ne reçoit pas la réponse attendue des photocellules.
Vérifiez l'alignement et la propreté des cellules, leur câblage et la configuration du test en F5.
Si le test n'est pas utilisé sur votre installation, il peut être désactivé dans le menu, à condition que les sécurités restent conformes.
La carte ZL92 commande les moteurs 24 V STYLO ME, STYLO RME, MYTO, FROG-J et AMICO.
Elle gère un ou deux moteurs dans la limite de 300 W.

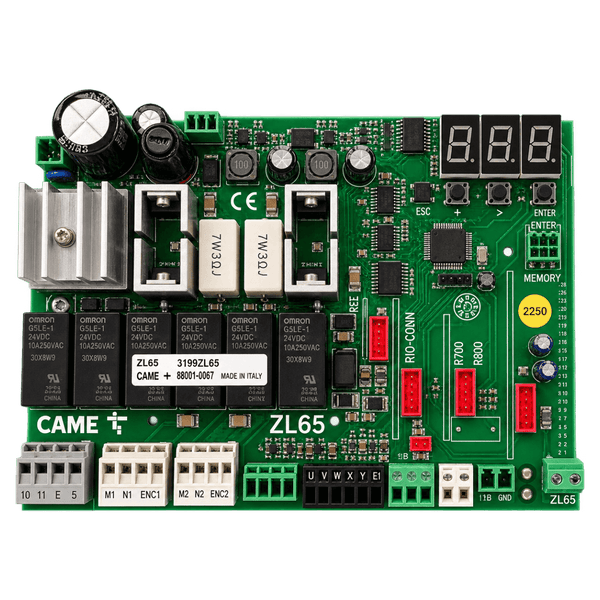

Les autres moteurs 24 V CAME comme l'ATI 24 V, l'AXI ou le FAST 70 relèvent de la carte ZL65 ou de l'armoire ZLX24MA.
Déclarez le type de moteur en A1, contrôlez le sens de rotation en A2 et vérifiez que des butées sont en place aux deux extrémités.
Lancez A3 et choisissez 1 : M1 se ferme, puis M2, M2 s'ouvre, puis M1.
Pendant le calibrage, les sécurités sont désactivées à l'exception de l'arrêt total : restez à proximité et gardez la zone dégagée.
Embrochez la carte radio AF43S hors tension, sélectionnez U1 et validez.
Choisissez le type de commande, puis appuyez sur la touche de l'émetteur pendant que le numéro d'utilisateur clignote.
La carte mémorise 25 utilisateurs. U2 en supprime un, U3 les supprime tous.
