Armoire de Commande CAME ZL65 24V pour Portail Battant 002ZL65
Réf : 002ZL65
Marque : CAME · Réf : 3199ZL65 · Gamme : ZL65
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

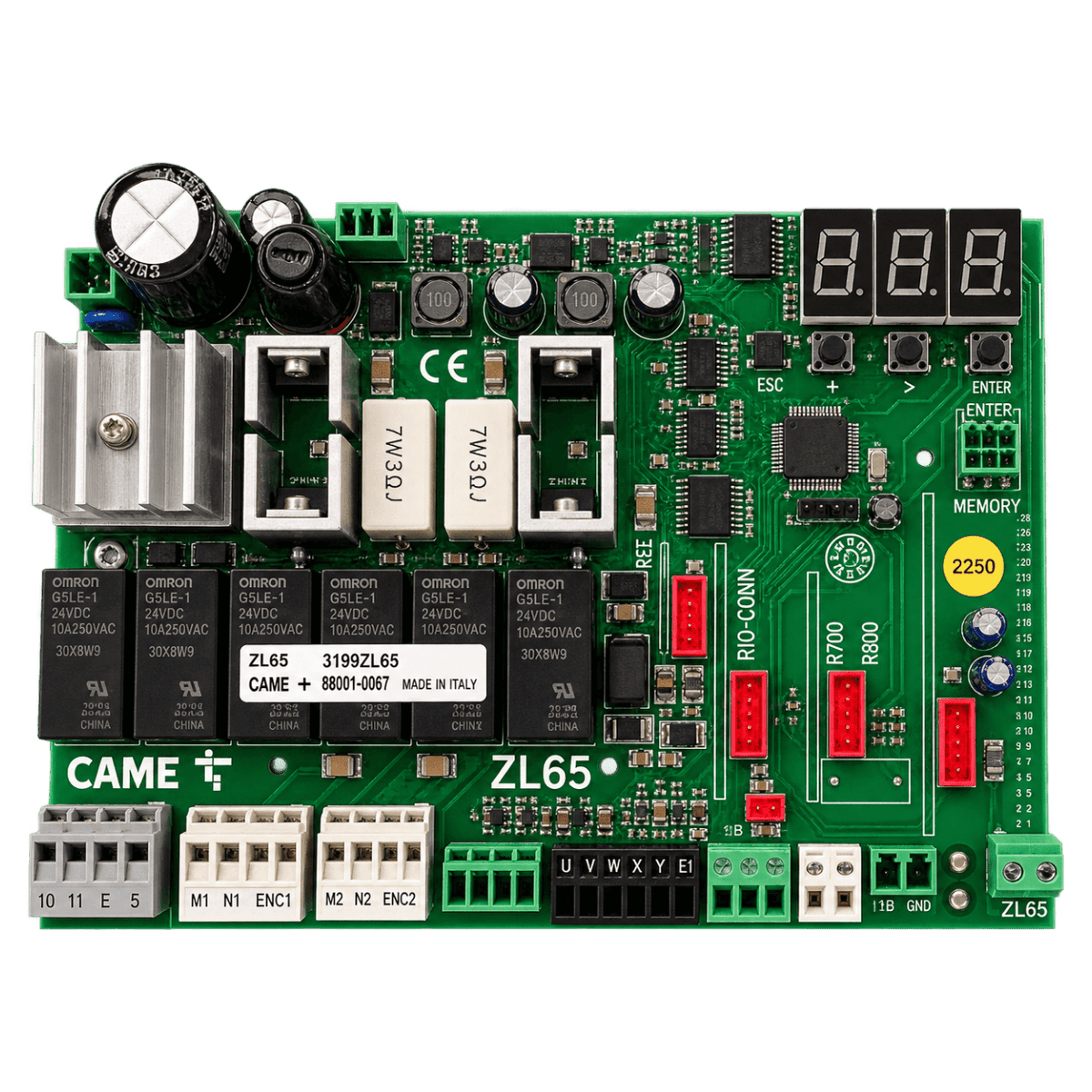

La carte électronique CAME ZL65 (réf. 3199ZL65) est la platine de rechange de l'armoire ZL65, qui pilote les portails battants CAME 24 V : ATI 24 V, AXI, ATS, FAST 70 24 V et FTX. Elle répare une armoire dont l'électronique a souffert d'un orage ou d'une infiltration.
Livrée seule, sans coffret ni transformateur, elle reprend l'afficheur à segments, la gestion des encodeurs, les 250 utilisateurs et les codes erreur de la carte d'origine. Elle délivre 300 W aux moteurs 24 V et accepte batteries de secours, Green Power et accessoires CXN.
Une ancienne armoire ZL180 à remplacer ? Consultez nos cartes électroniques CAME : CAME prévoit une solution dédiée.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur CAME
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
CAME a désigné la ZL65 comme remplaçante de la ZL180. Pour garder le coffret ZL180, la marque propose le kit 88006-0102, qui associe une carte ZL65 aux adaptations nécessaires.
La carte 3199ZL65 seule est prévue pour les armoires ZL65 : son montage direct dans un coffret ZL180 n'est pas la solution recommandée.
Si le coffret ZL180 est lui aussi abîmé, l'armoire complète 002ZL65 évite toute adaptation.
E1 : apprentissage interrompu par STOP. E3 : encodeur en panne. E4 : échec du test des sécurités. E7 : erreur de temps de fonctionnement.
E9 et E10 : obstacle en fermeture ou en ouverture. E11 : trop d'obstacles consécutifs. E15 : télécommande incompatible.
C0 à C8 : contact STOP, photocellule ou barre palpeuse ouvert. P0 à P8 : même signification pour les accessoires sans fil.
Sélectionnez la fonction A4 dans le menu : les paramètres d'usine sont restaurés, y compris l'auto-apprentissage.
Reprenez ensuite le type de moteur en A1, le nombre de moteurs en F46 et l'apprentissage de la course en A3.
Les télécommandes restent gérées par les fonctions U2 et U3 : vérifiez leur fonctionnement après la réinitialisation.
La carte ZL65 pilote les moteurs 24 V : ATI A3024N et A5024N, AXI, ATS, FAST 70 24 V et FTX.
Elle commande un ou deux moteurs dans la limite de 300 W.
Les moteurs 230 V comme l'ATI A3000 ou le KRONO demandent une carte ZA3P ou ZM3E.
Pas nécessairement. Une inversion de course correspond souvent à une détection d'obstacle : l'afficheur indique alors E9 ou E10.
Contrôlez les points durs du vantail, les gonds et l'état des butées, puis relancez l'apprentissage de la course en A3.
Si le phénomène persiste avec un portail qui coulisse librement, vérifiez l'encodeur du moteur avant de remplacer la carte.
