Carte Électronique CAME ZL180 24V pour Portail Battant 3199ZL180
Réf : 3199ZL180
Marque : CAME · Réf : 88006-0102 · Gamme : ZL65
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le
Le kit de remplacement CAME 88006-0102 permet de remplacer une ancienne carte ZL180 par une carte ZL65 à afficheur sur un portail battant 24 V. La ZL65 se fixe dans le coffret existant avec les vis de la ZL180 et reprend le raccordement des moteurs.

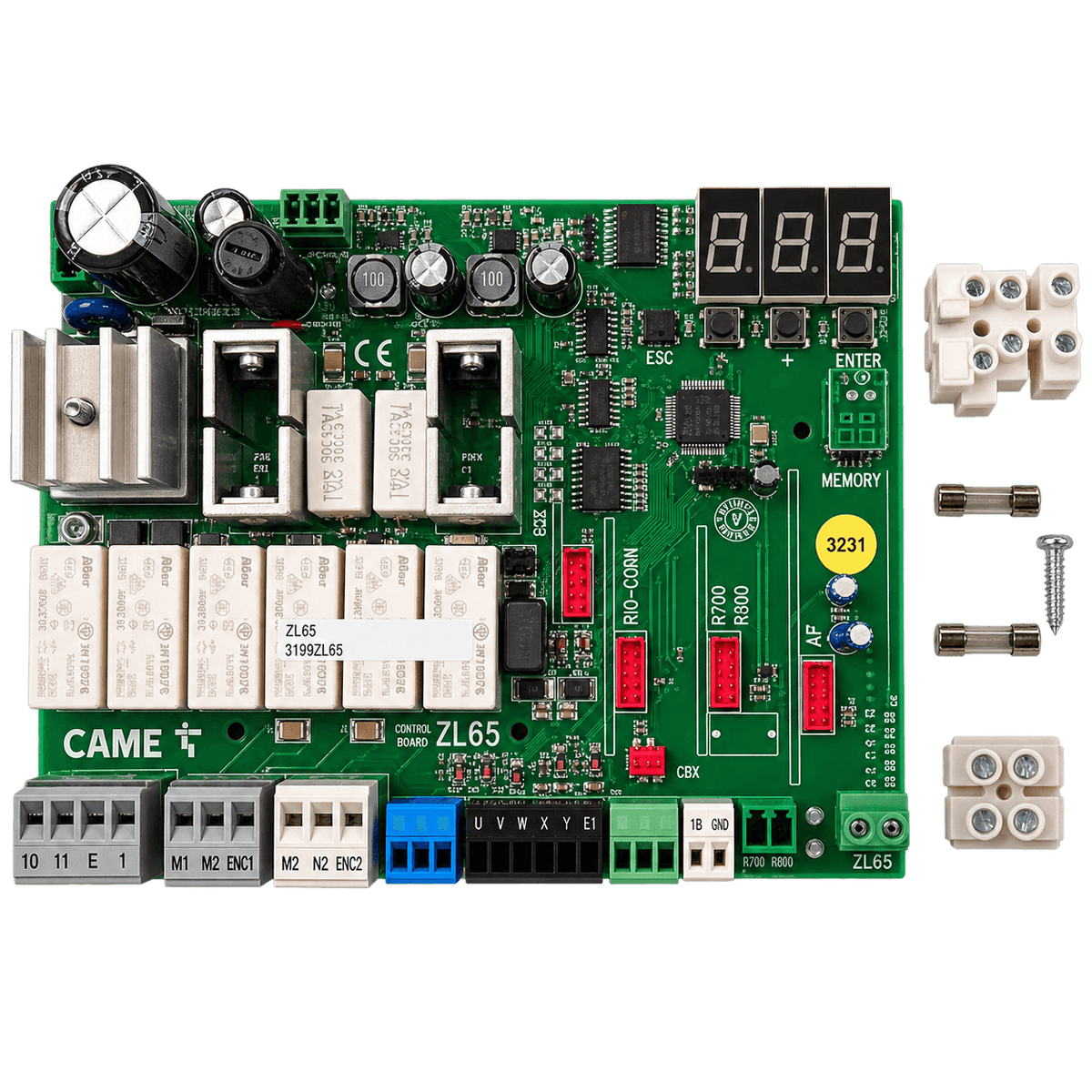

Le kit comprend la carte ZL65, les vis de fixation, un bornier avec porte-fusible, les fusibles de ligne et un bornier 2 pôles. Vous gagnez un afficheur de diagnostic, des codes erreur, 250 utilisateurs et l'auto-apprentissage de la course.
Vous gardez votre ZL180 ? Elle existe aussi en pièce d'origine parmi nos cartes électroniques CAME.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur CAME
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
Oui, c'est sa fonction : CAME l'a conçu pour substituer une ZL65 à la ZL180 dans le même coffret, fixée avec les vis d'origine.
Le kit fournit le bornier avec porte-fusible et les fusibles de ligne nécessaires à l'adaptation du raccordement.
Comparez le câblage de votre ZL180 aux schémas de la notice ZL65 avant de déposer l'ancienne carte, et repérez chaque fil.
E1 : apprentissage interrompu par le STOP ; E2 : erreur de réglage ; E3 : encodeur cassé ; E4 : échec du test des sécurités ; E7 : erreur de temps de fonctionnement.
E9 et E10 : obstacle en fermeture ou en ouverture ; E11 : nombre maximal d'obstacles ; E14 : erreur de communication série ; E15 : radiocommande incompatible ; E17 et E18 : système sans fil.
Les codes C0 (arrêt 1-2 ouvert), C1 à C4 (photocellules) et C7, C8 (bords sensibles) indiquent quelle sécurité filaire est ouverte.
Réglez le type de moteur en A1 (5 pour ATI ou FAST F7024N), le nombre de moteurs en F46, puis vérifiez les entrées de sécurité.
Lancez l'auto-apprentissage de la course avec A3 ; cette fonction n'apparaît que si l'encodeur (F11) est activé, ce qui dépend du type de moteur.
Mémorisez enfin les télécommandes avec U1 : choisissez la commande, validez, puis envoyez le code pendant que le numéro clignote.
La fonction A4 (remise à zéro des paramètres) sur ON restaure les réglages d'usine.
Elle conserve les utilisateurs, le type et le nombre de moteurs, l'adresse CRP, la vitesse RSE et le décodage radio : vous ne perdez pas vos télécommandes.
Pour effacer les émetteurs, utilisez les fonctions utilisateurs du menu U. Refaites ensuite l'apprentissage de la course si la mécanique a été modifiée.
Oui. La ZL65 fait partie des armoires compatibles avec la carte CAME RLB, qui assure le fonctionnement pendant les coupures et la recharge des batteries.
Il faut deux batteries 12 V, non fournies avec la carte RLB.
Installez la RLB et les batteries hors tension, en suivant les schémas de la notice RLB.
