Carte Électronique CAME ZL65 pour Portail Battant 3199ZL65
Réf : 3199ZL65
Marque : CAME · Réf : 002ZL65 · Gamme : ZL65
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le
L'armoire de commande CAME ZL65 (réf. 002ZL65) pilote les portails battants à moteurs 24 V, à un ou deux vantaux. Remplaçante officielle de la ZL180 au tarif CAME, elle commande les ATI 24 V, AXI, ATS, FAST 70 24 V et FTX, avec afficheur à segments et gestion des encodeurs.
Livrée complète avec son coffret IP54 et son transformateur, elle délivre 300 W aux moteurs, mémorise 250 utilisateurs et affiche des codes erreur E1 à E18 pour le diagnostic. Elle accepte la carte batteries RLB, le module Green Power et les accessoires CXN.
Votre armoire ZL65 n'a besoin que d'une nouvelle platine ? Consultez nos cartes électroniques CAME.
Notice de remplacement incluse par email au format PDF
Remplace la carte d'origine à l'identique
Bénéficie de la garantie constructeur CAME
Une réparation bien plus économique que le remplacement complet de la motorisation
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
CAME a remplacé la 002ZL180 par la 002ZL65 dans son tarif : c'est la référence à commander pour une armoire ZL180 hors service.
Les moteurs 24 V restent en place. Seule l'armoire change, avec un câblage à reprendre d'après la notice de la ZL65.

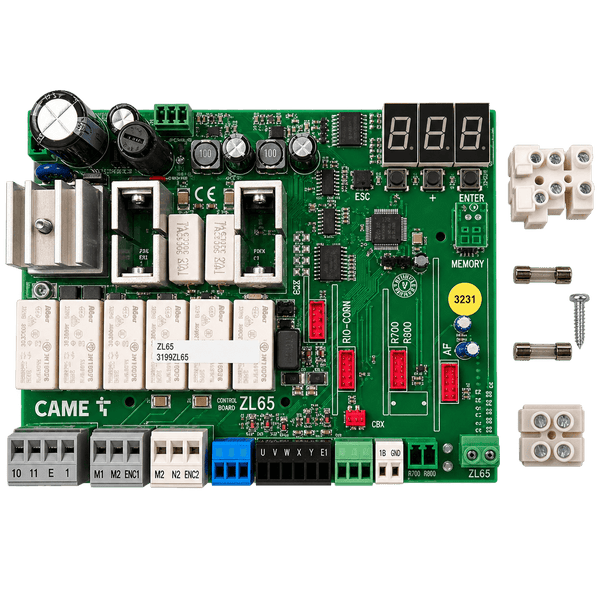

Si seule la carte ZL180 est touchée et que le coffret est sain, CAME propose aussi un kit de remplacement à base de carte ZL65, référence 88006-0102.
E1 : apprentissage interrompu par STOP. E2 : erreur de réglage. E3 : encodeur en panne. E4 : échec du test des sécurités. E7 : erreur de temps de fonctionnement.
E9 et E10 : obstacle en fermeture ou en ouverture. E11 : nombre maximal d'obstacles atteint. E14 : communication série. E15 : télécommande incompatible. E17 et E18 : système sans fil.
Les codes C0 à C8 signalent un contact de sécurité ouvert : STOP, photocellule ou barre palpeuse.
La fonction A4 restaure les paramètres d'usine, y compris la configuration de l'auto-apprentissage.
Reprenez ensuite la programmation dans l'ordre : type de moteur en A1, nombre de moteurs en F46, puis apprentissage de la course en A3.
Les télécommandes se gèrent à part, avec U2 pour supprimer un utilisateur et U3 pour les supprimer tous.

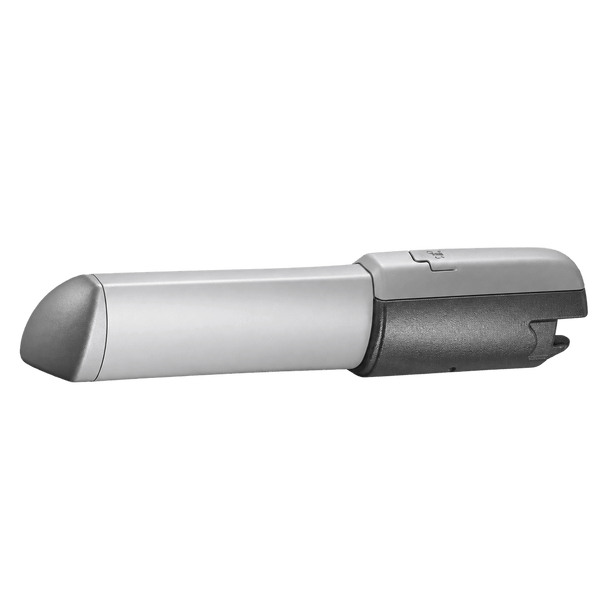

La ZL65 pilote les ATI A3024N et A5024N, les AXI, les ATS télescopiques, les FAST 70 24 V et les FTX.
Elle gère un ou deux moteurs dans la limite de 300 W et exploite les encodeurs des AXI et ATS.
Elle ne pilote aucun moteur 230 V : pour un ATI A3000 ou un FROG-A, il faut une ZA3P ou une ZM3E.
Embrochez la carte radio AF43S hors tension, puis sélectionnez U1 dans le menu de l'afficheur.
Choisissez la fonction : pas-à-pas, séquentielle, ouverture ou ouverture piétonne, puis envoyez le code depuis la télécommande.
La ZL65 mémorise 250 utilisateurs. La fonction U4 limite au besoin le décodage au rolling code ou au TW Key Block.
