Kit Moteur CAME BX-704 pour Portail Coulissant U-2593
Réf : 001U-2593
Marque : CAME · Réf : 801MS-0020 · Gamme : BX
Sur commande Commandé chez CAME dès votre achat, reçu sous 1 semaine.
Livré entre le et le

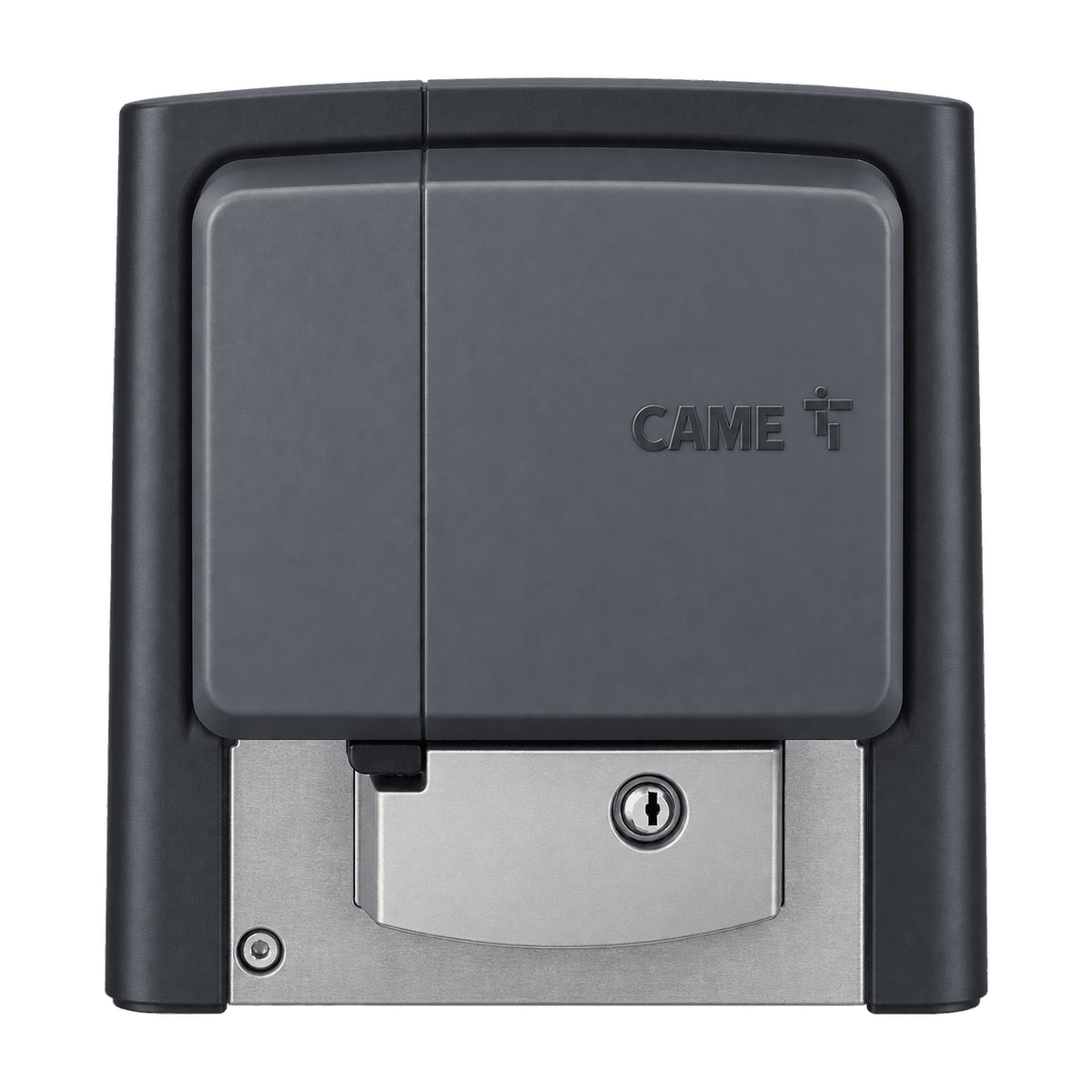

Le moteur CAME BX-704 (réf. 801MS-0020, modèle BX704AGS) est un opérateur électromécanique 230 V pour portails coulissants jusqu'à 400 kg et 14 m de long. Successeur direct du BX-74, il embarque la carte électronique ZBX7N avec afficheur de programmation, encodeur de contrôle du mouvement et détection d'obstacle.
La carte mémorise jusqu'à 250 utilisateurs et accepte les télécommandes CAME 433,92 MHz via la carte radio embrochable AF43S. Compatible CAME CONNECT (passerelle en option) et paramétrable depuis un smartphone avec CAME KEY.
Accessoires non fournis : carte radio AF43S, télécommandes CAME, photocellules, feu clignotant et crémaillère module 4 sont à prévoir pour compléter le BX-704.
Notice d'installation incluse par email au format PDF
Conçu pour un usage quotidien intensif
Bénéficie de la garantie constructeur CAME
Tout le nécessaire pour motoriser votre portail en une seule commande
Lettre Suivie à Domicile : Livraison sous 3 à 5 jours ouvrés au tarif de 3,90 €.
Colissimo à Domicile : Livraison rapide sous 2 à 3 jours ouvrés. Gratuit dès 250 € d'achat (sinon 5,90 €).
Délai de rétractation de 14 jours
Vous disposez de 14 jours après réception du colis pour effectuer une demande de retour. Le produit doit être renvoyé à vos frais, dans un état neuf, non utilisé et dans son emballage d'origine.
Oui, le BX704AGS est le successeur du BX-74 dans la gamme coulissante 230 V de CAME, pour la même capacité de 400 kg.
La principale différence est électronique : l'ancienne carte ZBX74 à DIP switches laisse place à la ZBX7N à afficheur, qui se programme par menus.
Contrôlez avant commande la plaque de fondation et l'alignement du pignon sur votre crémaillère : une denture usée doit être remplacée en même temps que le moteur.
La ZBX7N affiche un code dès qu'une anomalie survient : E1 erreur de calibrage, E2 erreur d'auto-apprentissage de l'encodeur, E3 encodeur en panne, E4 échec du test des sécurités.
E7 signale un temps de fonctionnement insuffisant, E8 une trappe de déverrouillage ouverte, E9 et E10 un obstacle en fermeture ou en ouverture, E11 trop d'obstacles consécutifs.
Corrigez toujours la cause mécanique ou de sécurité avant de relancer : un code qui revient après un nouvel apprentissage oriente vers l'encodeur ou la carte.
Embrochez d'abord la carte radio AF43S hors tension, puis entrez dans le menu de la carte et choisissez la fonction U1.
Sélectionnez le type de commande (pas à pas, séquentielle, ouverture seule ou ouverture partielle), validez, puis appuyez sur le bouton de la télécommande pendant que le numéro d'utilisateur clignote.
Les émetteurs CAME 433,92 MHz comme le TOP-432EE ou le TOP44RBN sont reconnus, dans la limite de 250 utilisateurs.
Ouvrez la trappe de déverrouillage du moteur avec sa clé : le pignon est libéré et le portail se pousse à la main, par exemple pendant une coupure de courant.
Tant que la trappe reste ouverte, la carte bloque le moteur et affiche E8, c'est une sécurité volontaire.
Refermez et verrouillez soigneusement la trappe avant de remettre en service. Un E8 persistant trappe fermée oriente vers son micro-contact.
Placez le portail à mi-course, vérifiez le sens d'ouverture (F54) et l'activation de l'encodeur (F11), puis lancez la fonction A3.
Le portail se ferme jusqu'à sa butée puis s'ouvre jusqu'à l'autre : les butées mécaniques sont obligatoires et les sécurités sont inactives pendant l'opération.
L'apprentissage ne supprime pas les télécommandes enregistrées : elles se gèrent à part dans les menus U de la carte.
